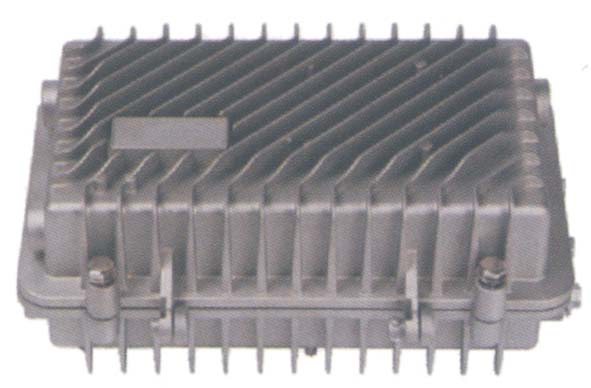

GE860R-4--光接收機(四口) |
產品介紹
正向通道
GE860R-4正向光接收配置了單獨的光接收機模塊，光電轉換器件采用了光電轉換效率高，線性好的新器件，級間可調整斜率和衰減量，并具有光功率監測，RF電平監測專用插座。
在正向通道中，使用了高隔離度的高通濾波器和分波離，保證了正向通道的低端干擾不會進入反向通道。
反向通道
GE860R-4能對回傳信號進行監測，衰減和濾波處理。
GE860R-4有回傳光發射機可供選擇，光功率有高、中、低三種可選
FP1310nm激光器 回傳光發射機
特點：鏈路：13dB 價格低
DFB1310nm激光器 回傳光發射機
特點：鏈路：19dB 性價比高
指標：
光波長 1310±20nm～1550±30nm
接收光功率
標準 -1dBm
最小 -6dBm(選配FTTX-12，可接收－15 dBm的RF數字電視)； ****** +2dB
光輸入反射損耗 40dB最小
正向通頻帶 47～860MHz（依賴與上行分割）
反向帶寬，每個端口 5～65MHz（依賴與上行分割）
通頻帶平坦度 ±0.5dB, 所有端口
工作斜率（標準）10dB±1dB（可用插入式均衡器）
C/N 51
CTB —67
CSO —62
輸出電平 （870MHz），40dBmV/頻道
輸出電平（550MHz），37dBmV/頻道
輸出電平 （50MHz），32dBmV/頻道
反向通帶損耗10dB
反向射頻輸入15dBmV
交流輸入電壓 44V～90V正弦波長或準方波
交流過流電流 10A
亨聲調制 —70dB@10A過流
工作溫度 —20°C～+60°C（—40°F～+140°F）
外殼尺寸 35CM（長）×22.5CM（寬）×16.5CM（深）
重量 4.5kg
******功耗：25W
產品特點
- 帶寬 870MHz（正向52-870MHz或87-870MHz；反向5-40MHz或5-65MHz）
- 先進的鎵砷（GaAs）合成技術
- 四口輸出
- 可超低光功能接收，可接收－15 dBm的RF數字電視
- 完善的光功率指示
- 單獨的反向光發射模
