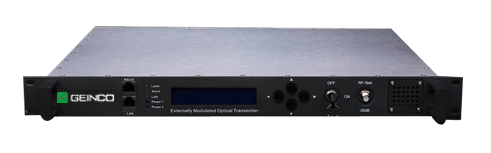

GE2000B--1550nm光發射機 |
產品介紹
|
性能 |
指標 |
補充 |
|||
|
光 |
工作波長 |
(nm) |
ITU-TG.692標準波長 |
1528.77~1563.86nm |
|
|
波長可調范圍 |
(nm) |
±1.6 |
±200GHz |
||
|
波長可調模式 |
|
±0.05nm步進 |
|
||
|
波長穩定性 |
(Pm/℃) |
-1~0 |
Tc=20~70℃ |
||
|
激光線寬 |
(MHz) |
Typ.=0.35 |
FWHM ( △λ ) , ( -3dB fullwidth ) |
||
|
邊模抑制比 |
(dB) |
≥45 |
SMSR |
||
|
等效噪聲強度 |
(dB/Hz) |
≤-160 |
RIN ( 20~1000MHz ) |
||
|
光輸出口數 |
|
2 |
|
||
|
每端口輸出功率 |
(dBm) |
7.0、8.5、10、12、13 |
2×7, 2×9, 2×10, 2×12, 2×13, |
||
|
光反射損耗 |
(dB) |
≥50 |
|
||
|
光纖連接器 |
|
SC / APC |
可選 FC / APC, LC / APC |
||
|
射 |
工作帶寬 |
(MHz) |
47-862 |
|
|
|
輸入電平 |
(dBmV) |
18~28 |
AGC |
||
|
平坦度 |
(dB) |
≤±0.75 |
47~862MHz |
||
|
反射損耗 |
(dB) |
>16 |
|
||
|
輸入阻抗 |
(Ω) |
75 |
|
||
|
RF連接器 |
|
F型英制 |
|
||
|
鏈 |
測試頻道 |
|
PAL-D / 60CH |
PAL-D / 99CH |
|
|
CNR1 |
(dB) |
≥54.0 |
≥52.5 |
Back to back |
|
|
CNR2 |
(dB) |
≥52.5 |
≥50.5 |
65Km光纖接收，0dBm接收 |
|
|
CTB |
(dB) |
≤-65 |
≤-65 |
|
|
|
CSO |
(dB) |
≤-65 |
≤-65 |
|
|
|
SBS抑制 |
(dBm) |
13~19 |
延續可調 |
||
|
通 |
SNMP網管接口 |
|
RJ45 |
|
|
|
通信接口 |
|
RS232 |
|
||
|
供電 |
(VAC) |
90~265 |
50 / 60Hz |
||
|
(VDC) |
-48 |
36~72VDC |
|||
|
功耗 |
(W) |
≤50 |
單電源工作 |
||
|
工作溫度 |
(℃) |
-5~65 |
自動機箱溫度控制 |
||
|
儲存溫度 |
(℃) |
-40~85 |
|
||
|
工作相對濕度 |
(%) |
5~95 |
|
||
|
尺寸(W)x(D)x(H) |
(") |
19×15.2×1.75 |
S型 |
||
|
19×17.9×1.75 |
L型 |
||||
產品特點
外調制技術無激光啁啾，極低的色散失真，大消光比，40～862MHz帶內均有良好的特性，適用于超長干線和高速通信。
● 1+1電源備份，支持熱插拔。
● 窄線寬（Typ.=0.3MHz）、低噪聲、DFB連續波激光器，有利于減少色散的影響。
● 高系統指標：CNR≥54dB，CTB≤-65dB，CSO≤-65dB。
● SBS：13～19dBm連續可調。
● ITU標準波長，在±200GHz（±1.6nm）范圍內可調諧。
● AGC / MGC模式現場可選，OMI可現場優化。
● 完善的RS232通信接口。
● 先進的SNMP網絡管理功能。
● 機箱溫度自動控制。
● 業界優異的性能價格比。
