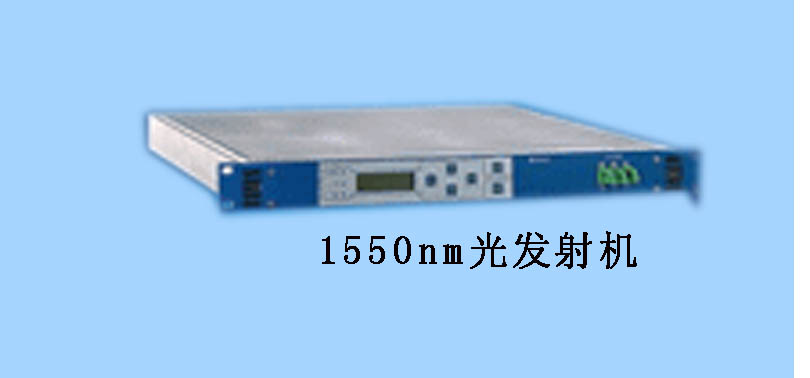

BK-ES10Lb-70-190 1550nm外調制光發射機 |
產品介紹
光特性
波 長 [nm]：1548～1560
輸出光功率 [dBm]：2 × 7.0
SBS 抑制 [dBm]：+13~+19dB可調
激光線寬（典型值）[MHz]： 0.65
電特性
工作帶寬 [MHz]：47 ～ 862
平坦度 [dB]：＜ ± 0.75
模 式 ：D59 D84
頻道設計：PAL-D 59 PAL-D 84
頻道數目 TV/FM/QAM64：59/0/0 84/0/0
帶寬噪聲 [MHz]：5 5
CNR Tx/Rx [dB]：54.0 52.5
CNR Link 1 [dB]：53.0 51.5
CNR Link 2 [dB]：51.5 49.0
CNR Link 3 [dB]： 49.0 46.5
CSO Tx/Rx andLink1[dBc]：65 65
CSO Link 2 [dBc]： 65 65
CSO Link3atoutput#1[dB]：65 65
CTB [dBc]：65 65
控制接口：雙RS485及RS232
電源：單電源（備份可選）
總體說明
邊模抑制[dB]：＞30
相對強度噪聲[dBc/Hz]：＜-158
(光回波損耗 ＜-40dB)：典型值＜-160
光連接器：任何類型的高回波損耗連接器從正面或后面連接
光 纖：標準單模光纖 9/125μm
TV 信道輸入電平 [dBμV]：80
AGC 動態范圍 [dB]： +3 ～ -6
RF 連接器/阻抗：IEC 169-2， 75Ω或 F-female， 75Ω正面或后面連接
回波損耗 [dB]：＞ 20(@47 MHz) -1.5dB/oct. ，最小值 ＞15
功率消耗 [W]：≤ 60
規 格：19 ″/1U
測試條件：RX有 7pA √ Hz的輸入噪聲電流密度，EDFAs噪聲系數5dB，RF輸入電平為80dBμV/TV 信道。
功率放大EDFA 第一根光纖長度 線路放大EDFA 第二根光纖長度 RX
TX/RX no no no no 0dBm
Link1 16dBm 65km no no 0dBm
Link2 13dBm 52km 13dBm 52km 0dBm
產品特點
特點如下：
• 采用窄線寬DFB激光器（0.3MHz），減少色散影響
• 寬帶寬（47-862MHz），可直接傳輸84路PAL-D電視信號
• 發射機輸出波長符合I-TUT標準，且可調諧，實現波分復用，易于對系統進行升級和擴容以適應未來大容量CATV系統的需要，且組網靈活
• 發射機輸出功率大，雙光輸出端口，可使EDFA工作在深度飽和區域
• 采用1+1熱插拔式備份電源，避免系統由于電源損壞而陷入癱瘓。每個電源具有緩沖保護電路，減少脈沖沖擊對電源的損傷
• 率先推出以太網網絡監控功能，每臺機器有獨立的IP地址，適應網管的需要
• 制作工藝精良，光器件和電子元件采用密閉封裝。獨特的散熱設計，確保系統高性能、高可靠性、運行穩定和延長壽命
