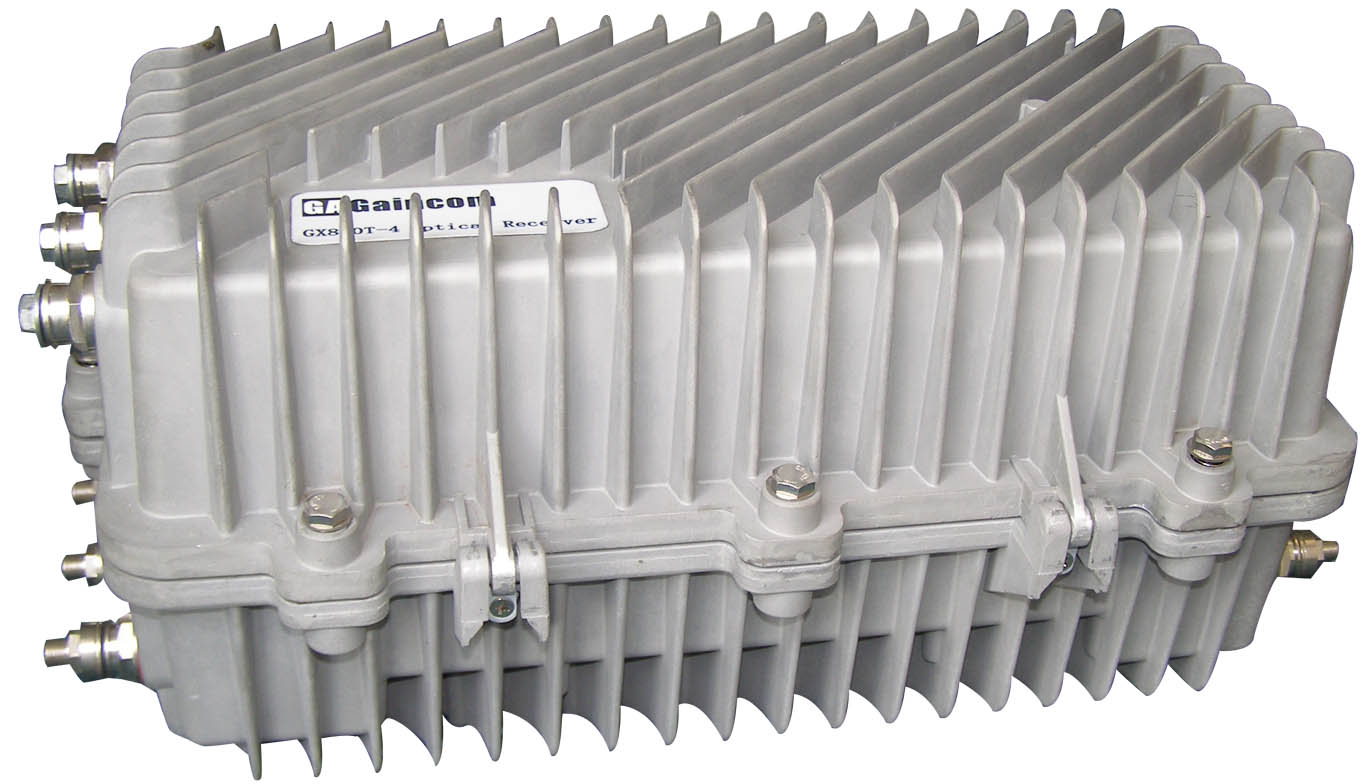

GA GX860T-4 --- 光工作站(四口輸出) |
產品介紹
功能描述
正向通道
正向光接收配置了單獨的光接收機模塊，光電轉換器件采用了光電轉換效率高，線性好的新器件，光電轉換器件和第一級放大器之間設置了專有的匹配電路，放大器采用了兩級低噪聲、高線性的 GaAs 專有芯片，級間可調整衰減量，能保證光信號能有效地轉換成電信號，并具有光功率監測， RF 電平監測專用插座。
在正向通道中，具備 4 路獨立高電平輸出通道，每路都采用了最新的 GaAs 放大模塊，都具備獨立的衰減、斜率調整，每路都具有正、反向測試插座。
在正向通道中，使用了高隔離度的高通濾波器和分波離，保證了正向通道的低端干擾不會進入通道。
反向通道
GX860T-4能分別獨立地對回傳信號進行監測，衰減和均衡處理，而且對每個反向通道能從前端通過網管系統進行通斷控制，這為回傳通道的故障判斷和分步驟分片區開通回傳通道提供了條件。
GX860T-4有 2 種回傳光發射機可供選擇，光功率有高、中、低三種可選：1310nm 激光器 回傳光發射機，
特點：鏈路： 13dB；1310nm激光器 回傳光發射機， 特點：鏈路： 19dB
技術參數：
光波長：1310±20nm ；1550±30nm
接收光功率：
標準 ：-1dBm
最小 ：-6dBm
****** ：+2dB
光輸入反射損耗 ：40dB 最小
正向通頻帶：47～860MHz （依賴于上行分割）
反向帶寬：每個端口 5～65MHz （依賴于上行分割）
通頻帶平坦度：±0.75dB （所有端口）
工作斜率（標準）：10dB±1dB （可用插入式均衡器）
C/N：52
CTB：—67
CSO：—62
輸出電平：（ 870MHz ）， 110dBu/ 頻道
輸出電平：（ 550MHz ）， 107dBu/ 頻道
輸出電平：（ 50MHz ）， 100dBu/ 頻道
反向通帶損耗：10dB
反向射頻輸入：15dBmV
交流輸入電壓 ：44V～90V 正弦波長或準方波（交流220V可選）
交流過流電流：15A
亨聲調制 ：—70dB@15A 過流
工作溫度： —20℃～+60℃ （ —40℃～+140℃ ）
外殼尺寸：21.6英寸（長）×10.6英寸（寬）×11.0英寸（深）（不帶支架）
重量：最小36磅 / ******42磅（不帶支架）
******功耗： 90W
產品特點
主要特點
- 帶寬 870MHz （正向 52-870MHz 或 87-870MHz ；反向 5-40MHz 或 5-65MHz ）。
- 先進的砷化鎵（ GaAs ）合成技術。
- 單獨的光接收模塊，每路都具備獨立的衰減、斜率調整，每路都具有正、反向測試插座。
- 單獨的反向光發射模塊。
- 4 個獨立高電平輸出口。
- 鋁合金鈍化處理外殼。防止氧化。
