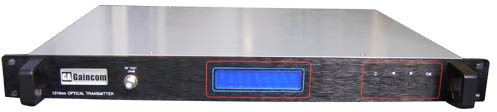

GA GM107 --1310nm光發射機(4dB--20dB) |
產品介紹
說明
GM107光發射機由以下主要電路組成：
?。?）RF電路：提供RF放大、AGC控制，以滿足驅動激光器所需的信號電平。RF輸入信號通過發射機后面板上的“RF”連接頭輸入，這種輸入方式提供全頻帶帶寬。輸入信號經過放大、AGC控制以滿足激光器需要的驅動電平。
（2）激光器控制電路：該電路用來控制激光器溫度，偏置電流，以提供穩定的光功率輸出。激光器由TEC電路提供恒定的溫度，TEC可以提供所需的制冷和供熱功能，以維持激光器溫度保持在25℃左右。
?。?）預失真校正電路：采用GAINCOM公司專利技術“寬頻段直接預失真矯正技術”可對激光器的非線性特性進行極大的提升，便于長距離傳輸。
（4）供電電路：采用高質量開關電源，具有過流、過壓、短路等保護功能，使機器安全性能得到保障。規格型：
|
規格型號 |
輸出光功率 |
規格型號 |
輸出光功率 |
|
GM107-4 |
4mw |
GM107-12 |
12mw |
|
GM107-6 |
6mw |
GM107-14 |
14mw |
|
GM107-8 |
8mw |
GM107-16 |
16mw |
|
GM107-10 |
10mw |
|
|
光特性：
|
工作帶寬 |
1310±20nm |
|
光反射損耗 |
≥45dB |
|
輸出光功率 |
4～16mW |
|
連接器 |
FC/APC(標準配置) |
射頻特性:
|
工作帶寬 |
45-870MHz |
|
RF帶內平坦度 |
±0.75dB |
|
RF輸入電平 |
平坦輸入78±3dBuV/頻道(59個PAL-D頻道) |
|
RF輸入反射損耗 |
≥16dB(47-870MHz) |
|
RF輸入阻抗 |
75Ω |
|
RF測試點電平 |
80dB |
鏈路特性：
|
|
光鏈路損耗 |
|||||||||
|
型號 |
6dB |
7dB |
8dB |
9dB |
10dB |
11dB |
12dB |
13dB |
14dB |
15 |
|
GM107-4 |
52 |
51 |
50 |
49 |
|
|
|
|
|
|
|
GM107-6 |
|
|
52 |
51 |
50 |
49 |
|
|
|
|
|
GM107-8 |
|
|
|
52 |
51 |
50 |
49 |
|
|
|
|
GM107-10 |
|
|
|
|
52 |
51 |
50 |
49 |
|
|
|
GM107-12 |
|
|
|
|
52 |
51 |
50 |
49 |
|
|
|
GM107-14 |
|
|
|
|
|
52 |
51 |
50 |
49 |
|
|
GM107-16 |
|
|
|
|
|
|
52 |
51 |
50 |
49 |
|
CSO |
62 dB |
|||||||||
|
CTB |
67 dB |
|||||||||
注：指標測試條件
1.測試光纖鏈路由待測GM107光發射機、10km光纖、可調光衰減器、標準光接收機組成，-1dB接收。
光發射機輸入電平為75dBuv/頻道（59個PAL-D頻道+320MHz數字信號，數字調制信號的電平比模擬信號的載波電平低10dB）。
2.測試信號源為標準PAL-D信號源，在連續波（CW）下測試 。
其它指標
|
工作溫度 |
0℃至+40℃ |
|
存儲溫度 |
-25℃至+60℃ |
|
供電 |
220VAC, 50Hz |
|
功耗 |
15W(典型) |
|
尺寸 |
482mm x 405mm x 44mm |
|
重量 |
5kg |
產品特點
主要特點
● 1U，19"標準機架。
● 45-870MHz工作帶寬。
● 低RF輸入電平。
● AGC控制功能。
● 調制度手動自動調整可選
● 預失真校正電路。
● 專用鋁壓鑄小盒屏蔽激光器，防止靜電損傷。
● 前面板液晶顯示和控制工作參數。
● 工作狀態自動報警，完善的網管接口，可通過以太網進行遠端網管。
● 低功耗設計，不需風扇，提高可靠性。
● 采用原裝進口砷化鎵模塊
