D3401高清視頻備份切換器 |
產品介紹

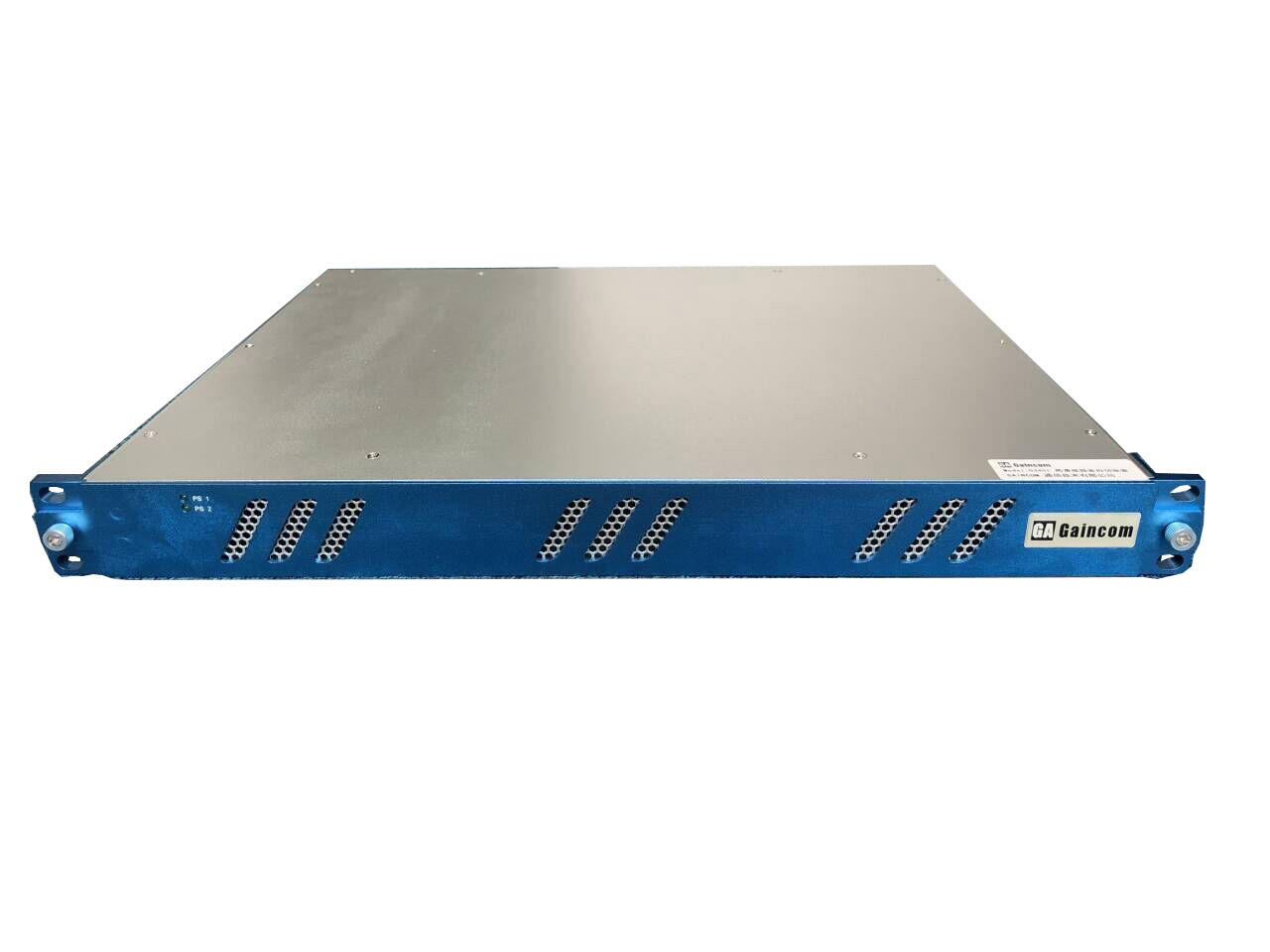

D3401高清視頻備份切換器主要完成主備輔墊四路信號丟失、黑場、靜幀、音頻丟失等錯誤檢測，并且根據錯誤進行自動、手動切換，實現安全播出。
產品使用說明
1.切換板卡說明
SDI IN 1: SDI 信號主路輸入，支持掉電直通。
SDI IN 2: SDI 信號備路輸入。
SDI IN 3: SDI 信號輔路輸入。
SDI IN 4: SDI 信號墊播路輸入。
PGM OUT 1/BP: SDI 信號輸出 支持掉電直通路。
PGM OUT 2：SDI信號分配輸出。
2.控制背板說明
RS422R: 遙控面板連接口，支持供電，使用標準直連千兆網線與遙控面板連接。
NET: 網絡連接口，支持WEBserver，默認IP：192.168.1.100。
產品特點
切換設置
1.模式設置：可以設置 SDI2x1 SDI3X1 SDI4x1，適配不同的應用場合。
注:墊路信號不檢測黑場、靜幀、靜音！
2.切換模式：手動：當錯誤發生時，板卡輸出不自動切換。
自動無回切： 當錯誤發生時，板卡輸出根據信號狀態自動選擇；主路故障切換至備路，主路信號恢復后，信號不會自動回切至主路，需要手動回切。
自動回切： 當錯誤發生時，板卡輸出根據信號狀態自動選擇；主路故障切換至備路，主路信號恢復后，信號會自動回切至主路。
主路自動：選中代表主路參與自動切換否則只能手動切換。
備路自動：選中代表備路參與自動切換否則只能手動切換。
輔路自動：選中代表輔路參與自動切換否則只能手動切換。
墊路自動：選中代表墊路參與自動切換否則只能手動切換。
3.信號丟失設置： 當選中信號丟失，并且設置持續時間后，那么當信號丟失時，板卡會自動進行切換。
4.黑場檢測設置： 當輸入信號中一幀的圖像中，超過標準黑色百分之（）（幅度門限）的像素點數不超過（）（敏感度門限），曾判斷此幀圖像為黑場。當選中同步丟失，并且設置持續時間及次數后，選中碼流切換，那么當同步信號丟失時，板卡會自動進行碼流切換。
5.靜幀檢測設置： 輸入信號當前一幀圖像與上一幀圖像進行逐點差值比較，信號幅度超過前一幀畫面達到幅度門限的像素點數不超過（）（敏感度門限），曾判斷此幀圖像為靜幀。當選中同步丟失，并且設置持續時間及次數后，選中碼流切換，那么當同步信號丟失時，板卡會自動進行碼流切換。
6.靜音檢測設置： 輸入信號聲音檢測，聲音幅度低于門限值一定時間，則認為聲音過低。
7.Panel Name：設置面板名稱
8.分辨率鎖定： 自動模式：系統分辨率以PGM分辨率為基準 1080i50；系統分辨率鎖定為1080I50其他分辨率信息則認為為非法信號。
9.同步選擇：INT內同步（以板卡內部參考源為參考）EXT外同步（以REF同步為參考信號）
9.信號檢測：嚴格--完全按照SDI標準進行信號判斷寬松--忽略部分錯誤，以提高對部分接收機，解碼器轉換產生的不標準SDI信號的兼容性。
10.無信號輸出：無信號--當輸入信號丟失時，輸出信號中斷黑場--當輸入信號丟失時，輸出為一個黑色的SDI信號，分辨率保持不變靜幀--當輸入信號丟失時，輸出最后一幀畫面并長期保存。
11.保存板卡信息：
，以上所有配置信息都需要點擊保存板卡信息才會生效
