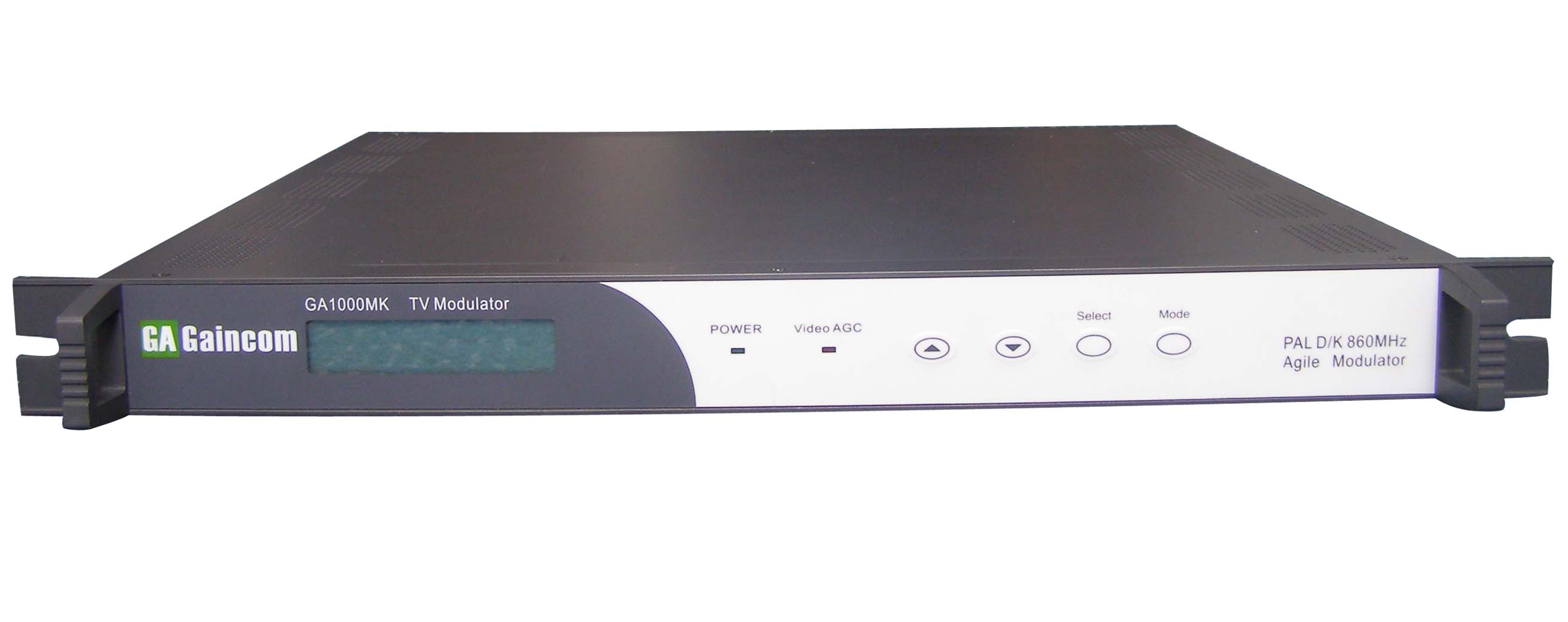

GA1000 MK --廣播級860MHz捷變調制器 |
產品介紹
GA1000 MK PAL D/K(B/G)是高性能捷變頻中頻調制的電視調制器，專為大型寬帶網絡前端設備而設計生產的。采用優質調制、PLL鎖相芯片和其他高性能元器件，將電視A、V信號轉換成47MHz～870MHz的射頻信號。特別適用于作備份頻道調制器，以解應急之需。
可在47MHz至870MHz頻段內捷變頻道（包括增補頻道），輸出頻道由主機微電腦控制
LCD液晶顯示射頻頻率、圖像/伴音中頻頻率、視頻調制度、音頻調制頻偏，射頻輸出電平，A/V比等
鄰頻設計、三次變頻、中頻處理、總線控制，射頻輸出采用模塊放大，確保射頻輸出動態和寄生抑制
中頻38(38.9)MHz采用晶體振蕩。雙聲表濾波器（SAW）處理，使其信噪比高，微分增益及微分相位小
圖像載頻和伴音載頻均采用獨立PLL頻率合成，頻率穩定度高
采用獨特的二極管雙平衡，線性好、噪聲低，調制器的信噪比（S/N）、載噪比（C/N）、微分相位（DP）等指標已達到國際先進水平
具有視頻AGC功能, 若視頻為AGC狀態時，此時調制度自動調制為87.5%
中頻、視頻及中頻音頻接口，可用于電視加擾付費有線電視系統，箝位和非箝位可選開關便于視頻加擾
具有RS-485網管接口，接口實現本地或遠程狀態監控
具有射頻自動穩幅電路，使前端系統工作更穩定可靠
采用19英寸標準機箱獨立電源供電，外型美觀，配套靈活
產品特點
射頻
● 輸出頻率：47～870MHz (任一頻道)
● 圖像載頻輸出電平：≧120dBuV(典型值)
● 圖像載頻輸出可調范圍：0～16dB （0.5dB步進可調）
● 圖像/伴音間距：6.5MHz±0.5KHz
● 圖像/伴音功比：8～22dB （0.5dB步進可調）
● 寄生輸出：≤-60dB
● 頻率總偏差：≤±20KHz
● 射頻輸出端反射損耗：≧10 dB
● 頻率準確度：≤±5KHz
● 載噪比C/N：≥65dB
視頻
● 視頻輸入幅度：1Vp-p(全電視信號、正極性)
● 視頻調制度：87.50%
● 視頻輸入阻抗：75Ω
● 視頻帶內平坦度：≤2dB（5MHz內）
● 色/亮?xí)r延差│△τ│：≤30ns(典型值)
● K系數：≤2% (典型值)
● 微分增益：≤2% (典型值)
● 微分相位：≤2°(典型值)
● 視頻信噪比：≥58dB(加權)
音頻
● 音頻預加重：50μs
● 音頻信噪比：≥60dB
● 音頻載波調制頻偏：±±50KHz
● 音頻輸入幅度：0.775V
● 音頻頻響：±0.5dB（40Hz～15KHz）
● 音頻輸入阻抗：10KΩ(不平衡)
● 音頻總諧波失真：≤1%(±60KHz頻偏時)
通用
● 環境溫度：5?C～40?C
● 供電方式：AC220V±10% 50Hz
● 重量：<6.2Kg
● 外型尺寸：(44×482×433)毫米
● 相對濕度：20%～80%
