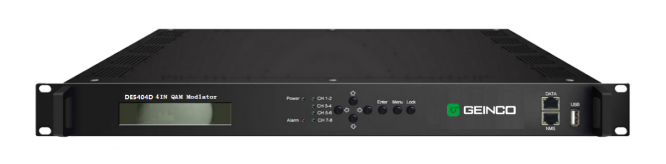

DE5404D四合一復用加擾QAM調制器 |
產品介紹
主要特性
l 支持8路Tuner+6路ASI輸入，4路Tuner+6路ASI+2路IP，8路Tuner+2路ASI+2路IP，4路Tuner+2路ASI+4路IP
l 完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C標準
l 完全支持DVB通用加擾系統描述ETR289，同密標準ETSI 101 197和ETSI 103 197
l 支持4路復用、4路加擾和4路QAM調制
l 同時支持4個同密CA
l 支持4路1000M IP輸出，UDP協議
l 支持USB插入
l 符號率范圍：5.0Msps~9.0Msps，1ksps步進
l 5種調制星座：16QAM，32QAM，64QAM，128QAM，256QAM
l 支持PSI/SI編輯和插入
l 優異的RF輸出性能，MER≥40dB
l 支持液晶顯示(LCD)和按鍵操作
l 支持Web網絡管理
技術指標
|
輸入 |
8路Tuner輸入+6路ASI |
||
|
4路Tuner+6路ASI+2路IP |
|||
|
8路Tuner+2路ASI+2路IP |
|||
|
4路Tuner+2路ASI+4路IP |
|||
|
復用 |
輸出通道 |
4 RF輸出 |
|
|
PID重映射 |
128(每通道)，手動或自動 |
||
|
自動生成PSI/SI表 |
|||
|
加擾 |
******同密CA數 |
4 |
|
|
標準 |
ETSI 101 197、ETSI 103 197 |
||
|
連接類型 |
本地/遠程連接 |
||
|
調制
|
QAM通道 |
4 |
|
|
標準 |
EN300 429、ITU-T J.83A/B/C |
||
|
符號率 |
5.0Msps~9.0Msps，1ksps步進 |
||
|
星座 |
16QAM、32QAM、64QAM、128QAM、256QAM |
||
|
FEC |
RS(204，188) |
||
|
IP輸出 |
4路1000Mbps IP輸出，RJ45 UDP協議 |
||
|
RF輸出 |
輸出通道 |
4路RF射頻信號輸出，F(xiàn)頭，75Ω阻抗 |
|
|
頻率范圍 |
30~1000MHz，1kHz步進 |
||
|
輸出電平 |
-20dBm~0dBm(每個QAM載波), 0.1dBm步進 |
||
|
MER |
≥40db |
||
|
ACLR |
-55dBC |
||
|
系統 |
支持液晶顯示(LCD)，按鍵操作，Web網絡管理 |
||
|
中文/英文操作界面 |
|||
|
支持網絡升級 |
|||
|
通用 |
尺寸 |
482mm×285mm×44mm |
|
|
重量 |
3.5kg |
||
|
溫度范圍 |
0~45℃(工作)；-20~80℃(存儲) |
||
|
電源需求 |
AC100V±10% 50/60Hz或AC 220V±10% 50/60HZ |
||
|
功耗 |
<25W |
||
