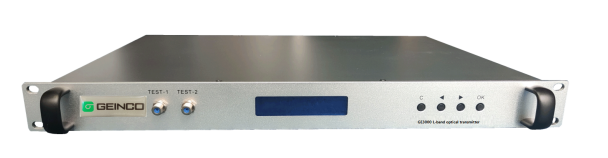

GE3000T/R L波段光端機 |
產品介紹
主要特點：
l ******傳輸距離：80km（通過增加光放大器可以實現300km射頻信號的傳輸）
l 工作射頻頻率：950～2150MHz（可定制頻段）
l 對調制格式透明，適合傳輸L波段各種制式的視頻、音頻及數據調制信號
l RF輸入電平具有較寬的工作范圍
l 發送機采用低噪聲、高性能DFB激光器，保證整機的高指標和高可靠性
l RF輸出具有較寬的動態工作范圍
GE3000T L波段光發射機簡介：
l GE3000 L波段光發射機的RF射頻輸入端口可通過面板控制向室外連接的Ku波段或C波段下變頻器（衛星高頻頭LNB）提供工作電壓，并可在本機完成衛星接收的水平（H）和垂直（V）極化的轉換。
l GE3000 L波段光發射機可設置為自動或手動工作模式，在自動工作模式下，可根據輸入信號電平大小自動調整整機增益，使激光器激勵電平始終工作在最優范圍內。手動工作模式允許用戶自定義設置激光器激勵電平大?。ǚ菍I(yè)用戶請直接使用自動工作模式）
l GE3000 L波段光發射機前面板提供一個輸入信號監測口（主信號-20dB）
l GE3000 L波段光發射機可提供一路還出信號接口（選配）。
l GE3000 L波段光發射機具有完善的RJ45網絡接口，可通過SNMP或TCP/IP協議接入網管（可選）。
l GE3000 L波段光發射機標配高品質電源，可選配雙電源，提高系統可靠性。
l GE3000 L波段光發射機具有10MHz信號傳輸版（可選）。
GE3000 T L波段光發射機技術參數
|
機箱可選裝2~4個光接收機模塊 |
|
|
RF接口： |
FL10 |
|
輸入阻抗： |
75Ω |
|
輸入駐波： |
≤1.5 |
|
輸入信號范圍： |
50～ 80dBuV（MGC） 65～80 dBuV（AGC默認） |
|
射頻頻率范圍： |
950～2150MHz 或 950-2750(可選) |
|
帶內平坦度： |
±0.75dB（任意36MHz帶寬內±0.25dB） |
|
互調 |
≤-65dBc |
|
信噪比： |
≤-60dBc |
|
MER: |
≥45dB |
|
RF輸入端口: |
供電輸出≥DC1500mA變頻器水平（H）極化電壓13V/垂直（V）極化電壓18V轉換 |
|
10MHz信號輸入電平： |
80~108dBuV（可選） |
|
光參數 |
|
|
光連接器： |
SC/APC或FC/APC |
|
光波長： |
1310±20nm或1550±20nm（其他CWDM波長可選） |
|
光反射損耗： |
≥50dB |
|
輸出光功率： |
-3到+10dBm（根據用戶需要選定） |
|
功能： GE3000 L波段光發射機RF射頻輸入端口可通過面板控制向室外連接的Ku波段或C波段下變頻器（衛星高頻頭）提供工作電壓，并可在本機完成衛星接收的水平（H）和垂直（V）極化的轉換
|
|
GE3000R L波段光接收機簡介：
l GE3000R L波段光接收機采用高品質激光接收模塊，保證接收光功率在+2至-12dB正常工作。
l GE3000R L波段光接收機的RF射頻輸出端口可通過面板控制向連接的延長放大器提供工作電壓。
l GE3000R L波段光接收機前面板提供一個輸入信號監測口（主信號-20dB）
l GE3000R L波段光接收機可提供兩路信號輸出接口（選配）。
l GE3000R L波段光接收機具有單獨10M輸出端口（可選）。
l GE3000R L波段光接收機具有完善的RJ45網絡接口，可通過SNMP或TCP/IP協議接入網管（可選）。
l GE3000R L波段光接收機標配高品質電源，可選配雙電源，提高系統可靠性。
|
射頻參數：可選裝2~4個光接收機模塊 |
|
|
系統鏈路增益： |
0dB@-8dBmW光接收（MGC模式） |
|
RF接口： |
FL10 |
|
輸出阻抗： |
75 |
|
輸出駐波： |
≤1.5 |
|
射頻頻率范圍： |
950～2150MHz 或 950-2750(可選) |
|
帶內平坦度： |
±0.75dB（任意36MHz帶寬內±0.25dB） |
|
互調 |
≤-65dBc |
|
信噪比： |
≤-60dBc |
|
MER: |
≥45dB |
|
RF輸出: |
75dBuV（AGC @+2~-15dBm 標準版） 85dBuV（AGC @+2~-12dBm 高電平版可選） 60dBuv～105dBuV （+2≤接收光功率≥-15 dBm） |
|
10MHz信號輸入電平： |
60~105dBuV |
|
光參數 |
|
|
光連接器： |
SC/APC或FC/APC |
|
光波長： |
1270nm ～ 1600nm |
|
光反射損耗： |
≥50dB |
|
輸入光功率： |
-16dBm ～ +2dBm |
|
功能: GE3000R L波段光接收機的RF射頻輸出端口可通過面板控制向連接的延長放大器提供工作電壓。 |
|
GE3000R L波段光接收機技術參數
環境參數：
工作溫度：0～75℃
儲存溫度：-45～100℃
供電電壓：AC110～260V
總功耗：≤5W（單個GE3000T和GE3000R）
