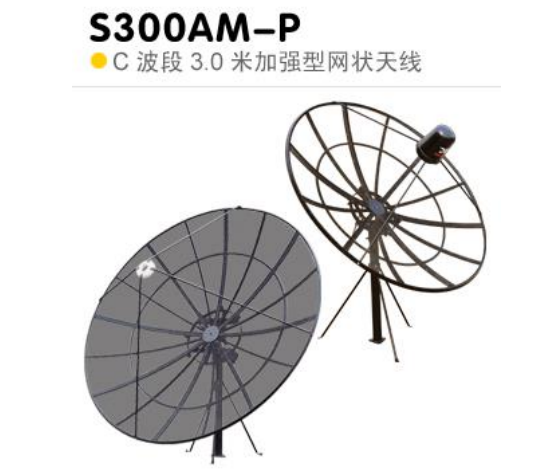

RaySat C 波段 3 米網狀衛星接收天線 |
產品介紹
技術參數
3.0米衛星接收天線
C-波段 Ku-波段
頻率范圍 3.4- 5 GHz 10.7-12.75GHz
電壓駐波比 1.3:1
插入損耗 0.25dB 0.3dB
交叉極化隔離度 35dB
接口型式 WR229F WR75F
-3dB 波束寬度 1.77° 0.597°
副瓣包絡
52-10lg(D/λ)-25lgθ
2°≤θ≤ 20°
32-25 lgθ
2°≤θ≤ 20°
旁瓣 ≤-14dB
增益 39.33dB 48.79dB
(F=3.8GHz) (F=11.8GHz)
噪聲溫度 34°K@10° 48°K@10°
機械特性
天線型式 前饋立柱式天線
RaySat
俯仰范圍 0°to 90°
方位范圍 0°to 360°
環境特性
抗風能力
45mph 72kmph 工作風速（保精度）
60mph 97kmph 工作風速（降精度）
125mph 200kmph 生存風速（朝天鎖緊）
環境溫度 -45~60°C
抗震能力 0.3G’s 水平0.15 G’s 垂直
產品特點
