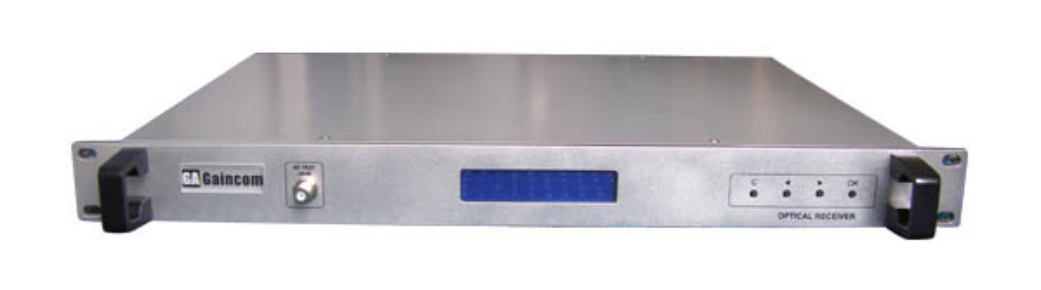

GX1000B 室內型光接收機 |
產品介紹

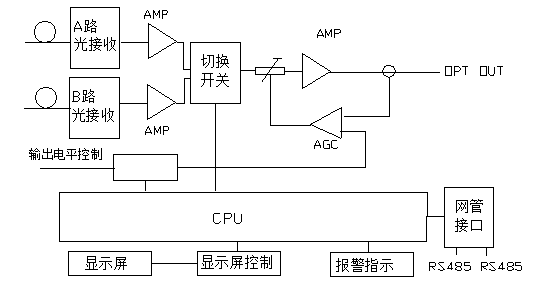

原理框圖
說明
GX1000B光接收機由以下主要電路組成：
（1）光接收電路：采用噪聲系數極低的進口砷化鎵放大器，能實現低功率高線性接收，。
（2）通道控制電路：采用了GAINCOM公司通道快速切換技術，通道切換時間為5ms左右，大大低于同行20ms的水平，在直觀效果上沒有閃爍感。正常使用時，工作在A路，當A路入口光功率低于－6dB時，自動切換到B路，如果B路入口光功率也低于－6dB，A路不切換。
（3）RF電路：RF通道的放大器全部采用進口原裝放大器，其中輸出級采用了高線性砷化鎵放大器，對整機的非線性特性有極大的提升，便于多級級聯實現長距離傳輸。
（4）供電電路：采用高質量開關電源，具有過流、過壓、短路等保護功能，使機器安全性能得到保障。
規格型號
GX1000B型為單路接收
GX1000B-II型為雙路接收
光特性
|
工作帶寬 |
1310±20nm、1550±20nm |
|
光反射損耗 |
≥45dB |
|
輸入光功率 |
+2至―6dBm |
|
連接器 |
FC/APC(標準配置)、SC/APC（選配） |
射頻特性:
|
工作帶寬 |
45-1000MHz |
|
RF帶內平坦度 |
±0.75dB |
|
RF輸出電平 |
平坦輸入100±2dBuV/頻道(59個PAL-D頻道) |
|
RF輸入反射損耗 |
≥16dB(47-1000MHz) |
|
RF輸入阻抗 |
75Ω（FL10公制） |
|
RF測試點電平 |
80±2dBuV（FL10公制） |
鏈路特性：
|
|
光鏈路損耗 |
|||||||||
|
型號 |
6dB |
7dB |
8dB |
9dB |
10dB |
11dB |
12dB |
13 |
14dB |
|
|
GX1000B/ 1000B-II |
52 |
51 |
50 |
49 |
|
|
|
|
|
|
|
GX1000B/ 1000B-II |
|
|
52 |
51 |
50 |
49 |
|
|
|
|
|
GX1000B/ 1000B-II |
|
|
|
52 |
51 |
50 |
49 |
|
|
|
|
GX1000B/ 1000B-II |
|
|
|
|
52 |
51 |
50 |
49 |
|
|
|
GX1000B/ 1000B-II |
|
|
|
|
52 |
51 |
50 |
49 |
|
|
|
GX1000B/ 1000B-II |
|
|
|
|
|
52 |
51 |
50 |
49 |
|
|
GX1000B/ 1000B-II |
|
|
|
|
|
|
52 |
51 |
50 |
49 |
|
CSO |
62 dB |
|||||||||
|
CTB |
67 dB |
|||||||||
注：指標測試條件
1.測試光纖鏈路由待測GM108光發射機和GX1000B/1000B－II光接收機、10km光纖、可調光衰減器、標準光接收機組成，-1dB接收。
光發射機輸入電平為75dBuv/頻道（59個PAL-D頻道+320MHz數字信號，數字調制信號的電平比模擬信號的載波電平低10dB）。
2.測試信號源為標準PAL-D信號源，在連續波（CW）下測試 。
產品特點
l 1U，19"標準機架。
l 45-1000MHz工作帶寬。
l 雙路快速切換技術。
l AGC控制功能。
l 專用鋁壓鑄小盒屏蔽激光器，防止靜電損傷。
l 前面板液晶顯示和控制工作參數。
l 工作狀態自動報警，完善的網管接口，可通過以太網進行遠端網管。
l 低功耗設計，不需風扇，提高可靠性。
l 采用原裝進口砷化鎵模塊
