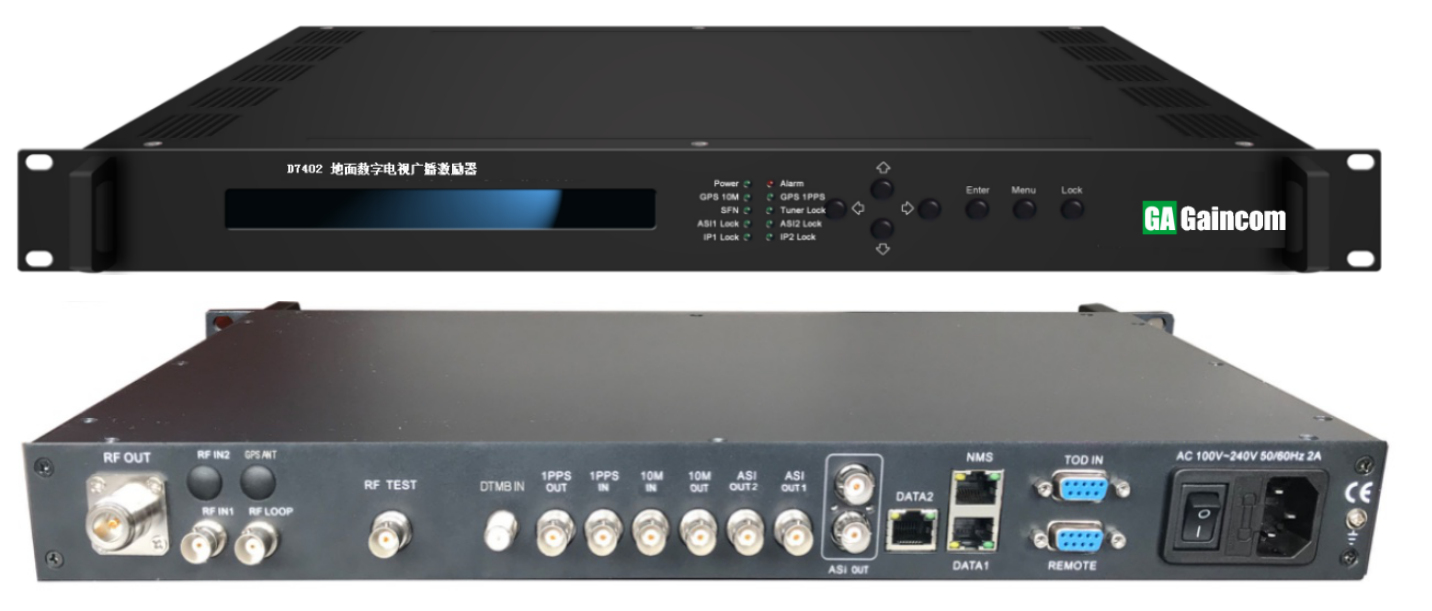

D7402 地面數字電視廣播激勵器 |
產品介紹
主要特性
l 完全支持GB20600-2006以及GB/T 28436-2012 《地面數字電視廣播激勵器技術要求和測量方法》
l 同時支持標準單頻網及衛星單頻網模式和多頻網
l 同時支持多載波及單載波
l 支持反饋式自適應校正預失真功能，先進的自適應算法
l 針對多合體高效率功放特別優化，校正效果特別好
l 內置 GPS模塊（可選）,支持100M IP輸入
l 優異的相位噪聲及MER性能，MER≥50dB
l 射頻頻率輸出范圍50~860MHz，0.1Hz步進
l 采用恒溫晶振，頻率穩定度高達0.1ppm
l 具有各種監控和報警功能。
l 具有MLC和ALC控制功能
l 支持10MHz監測輸出、本振監測輸出和RF監測輸出。
l 支持發射機輸出信號監測，發射機輸出的射頻指標MER監測精度不低于40db,帶肩監測精度不低于50dB，誤差不超過2dB。
l 保證開關機無沖擊脈沖，更好保護發射機。
l 支持液晶&按鍵操作，支持網絡管理web
產品特點
技術指標
|
輸入 |
2路ASI輸入，支持2路IP輸入，1路DTMB信號輸入，支持熱備份，BNC接口，陰型，75Ω，1路ASI環出，1路RS232/485接口。 |
||
|
支持100M IP輸入，UDP協議 |
|||
|
GPS 輸入，10MHz參考時鐘輸入以及環出 ，BNC接口，陰型，50Ω |
|||
|
GPS 1PPS輸入以及環出，BNC接口，TTL電平，50Ω |
|||
|
調制 |
標準 |
GB20600-2006 GD/J 067-2015 |
|
|
FFT |
1，3780，1+Pilot |
||
|
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
||
|
幀格式 |
420、595、945、420旋轉、945旋轉 |
||
|
FEC |
0.4、0.6、0.8 |
||
|
交織深度 |
240、720 |
||
|
射頻輸出性能 |
監測輸出 |
10MHZ時鐘監測輸出、本振監測輸出和RF監測輸出 |
|
|
監測輸出接口 |
BNC型，陰型，50Ω |
||
|
射頻輸出接口 |
N型頭，陰型，50Ω |
||
|
頻率范圍 |
50~860MHz，0.1Hz步進 |
||
|
功率穩定度 |
±0.3dB(24小時） |
||
|
頻率穩定度 |
≤1×10-7（使用內置頻率基準） ≤1×10-10（使用外置頻率基準） |
||
|
帶肩(偏移中心頻率±4.2MHz) |
≤-61dBc |
||
|
輸出功率 |
-20dBm~+0dBm，0.1dBm步進 |
||
|
調制誤差率（MER） |
≥ 50dB |
||
|
反饋預失真 |
支持線性及非線性自適應校正，非線性校正ACPR提升12db（典型值），線性校正帶內平坦度校正增益10db（典型值） |
||
|
輸入電平范圍-15~+10dBm，推薦大于-10dBm可得到******預失真性能。 |
|||
|
系統 |
支持液晶&按鍵操作，網絡管理WEB，中文顯示 |
||
|
可通過網絡進行軟件升級 |
|||
|
通用 |
尺寸(寬x長x高) |
480mm×240mm×44mm |
|
|
重量 |
2.6kg |
||
|
溫度范圍 |
-10℃~50℃(正常工作)，-15℃~60℃（允許工作）-20~80℃(存儲) |
||
|
電源要求 |
100V～240V AC, 50Hz～60Hz |
||
|
功耗 |
<30W |
||
