GA GDL3000型 L波段光傳輸系統 |
產品介紹

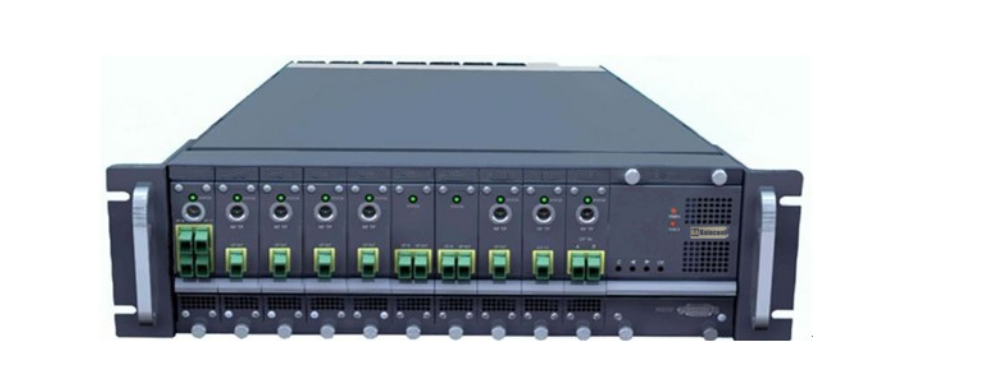

采用3U標準機架，雙電源,控制網管模塊。
● 高密度機架─3U的機架中可安裝十個應用模塊, GDL3000T/R型L波段光端機可插入任意通用插槽。
● 快速倒換和蠻插、熱插拔功能。GDL3000T/R型室內型L波段光端機為插件式結構，配備盲插式F型快速連接插頭，各模塊獨立工作，有獨立的狀態顯示和測試端口。
● 工作頻率：900MHz～2400MHz，10MHz
● RF輸入電平具有較寬的工作范圍(GDL3000T)。
● 水平極化H/垂直極化V切換(GDL3000T)。
● LNB高頻頭供電通/斷控制(GDL3000T)。
● AGC/MGC模式選擇(GDL3000T)。
● RF電平AGC/MGC控制/調整(GDL3000T)。
● 激光功率顯示(GDL3000T)。
● 激光器工作電流顯示(GDL3000T)。
● 機架前面板液晶顯示和控制工作參數。
● 工作狀態自動報警，完善的網管接口，可通過以太網進行遠端網管。
● ******傳輸距離：50km以上（通過增加光放大器可以實現300km射頻信號的傳輸）。
● 對調制格式透明，適合傳輸L波段各種制式的視頻、音頻及數據調制信號
● 發射機采用低噪聲、高性能DFB激光器，保證整機的高指標和高可靠性(GDL3000T)。
● 輸入激光功率顯示（GDL3000R)。
● 輸出電平調節（GDL3000R)。
● AMP POWER供電通/斷控制（GDL3000R)。
● RF輸出具有較寬的動態工作范圍（GDL3000R)。
產品特點
一、GDL3000T系列光發射機技術參數
|
光特性 |
|
|
下行信號工作帶寬 |
1310nm 或 1550nm |
|
光反射損耗 |
≥50dB |
|
輸出光功率 |
-3dBm到+8dBm（根據用戶需要選定） |
|
連接器 |
SC/APC或FC/APC |
|
射頻特性: |
|
|
工作帶寬 |
950～2400MHz, 10MHz |
|
RF 帶內平坦度 |
±0.75dB（任意36MHz帶寬內±0.25dB） |
|
輸入信號電平范圍 |
輸入信號范圍：-18dBm ～ -50 dBm |
|
RF 輸入反射損耗 |
≥8dB |
|
RF 輸入阻抗 |
75Ω （FL10 公制） |
|
其他指標 |
|
|
工作溫度 |
0℃至+40℃ |
|
存儲溫度 |
-25℃至+60℃ |
|
供電 |
AC110～260V(3U機架統一供電） |
二、GDL3000R光接收機技術參數
|
光特性 |
|
|
下行信號工作帶寬 |
1310nm 或 1550nm |
|
光反射損耗 |
≥50dB |
|
輸出光功率 |
-10dBm ～ -1dBm |
|
連接器 |
SC/APC或FC/APC |
|
射頻特性: |
|
|
工作帶寬 |
950～2400MHz, 10MHz |
|
RF 帶內平坦度 |
±0.75dB（任意36MHz帶寬內±0.25dB） |
|
RF輸出 |
-45 dBm～-10 dBm （接收光功率≥-10 dBm） |
|
RF輸出端口 |
供電輸出≥DC300mA |
|
RF 輸入阻抗 |
75Ω （FL10 公制） |
|
其他指標 |
|
|
工作溫度 |
0～50℃ |
|
存儲溫度 |
-45～85℃ |
|
供電 |
AC110～260V(3U機架統一供電） |
|
網管接口 |
RJ45 |
|
功耗 |
≤5W（含單個GDL3000T和GDL3000R） |
|
產品型號 |
基本信息 |
|||
|
GDL3000T/R |
光發光收 |
光纖連接器 |
電源 1 |
電源 2 |
|
T:光發射機； R:光接收機
|
S:SC/APC F:FC/APC |
1:220VAC
|
1: 220VAC
|
|
三、GDL3000SW L波段開關模塊技術參數
GDL3000SW模塊描述
GDL3000SW L波段切換開關模塊通過接收、監測、控制射頻信號，實現切換和冗余備份功能。GDL3000SW L波段切換開關模塊占用一個GDL3000機框插槽，一個機架可安裝十個射頻切換開關模塊，具有較高的安裝密度。前面板有狀態指示燈，射頻測試端口，后面板有盲插式F型快速連接頭及電源/信號連接頭，安裝維護十分方便。
采用低功耗設計，降低了整機發熱量，提高了產品的穩定性。本機擁有兩路獨立的射頻通道，兩路獨立的電控射頻切換回路，無論哪路輸入信號的電信號丟失，可以自動切換到有信號的那一路上去，保證射頻輸出信號不中斷。在兩路射頻信號均正常的情況下，支持射頻通道的手動切換功能。全智能化的設計，所有這些功能都可以自動完成，本地控制模塊有完整的狀態指示及控制功能，也可由標準SNMP的后臺網管軟件監控或調整。如此高性能的射頻切換開關模塊特別適合用于需要高可靠性的前端機房和自愈網中。
產品特點：
l 高密度，—個3U機架可安裝十個射頻切換開關模塊。
l 工作射頻頻率：950MHz~2150MHz。
l RF輸入電平具有較寬的工作范圍。
l 水平極化H/垂直極化V切換。
l LNB高頻頭供電通/斷控制。
l 前面板插入式，即插即用模塊。后面板裝配盲插式F型快速連接頭。
l 低功耗設計，發熱量低，穩定性提高，符合環保要求。
l 獨立射頻通道，可單獨打開或關斷射頻通道，兩路獨立的電控射頻切換回路。
l 自動切換控制或手動切換控制。
l 手動切換功能僅在兩路射頻信號均正常的情況有效。
l 具有射頻輸出-10dB的測試端口。
l 設有蜂鳴器報警和監視參數并向網絡管理系統報告。
l 通過改變前面板狀態LED指示燈的顏色提供本地報警指示。
l 智能化設計，配置參數可本地/遠程設置，配置參數可備份、還原、重置。
l 可下載的軟件能夠用于現場升級。
技術指標：
|
工作帶寬 |
950 MHz—2150 MHz |
|
帶內平坦度 |
±0.5 dB±0.5dB （36MHz頻帶內）， ±2.5dB （全頻帶內） |
|
輸入信號電平范圍 |
0dBm — -50 dBm |
|
切換時間 |
≤10 mS |
|
標稱輸入信號電平 |
-35dBm |
|
射頻輸入、輸出阻抗 |
75Ω |
|
RF輸入/輸出反射損耗 |
輸入反射損耗：≤-6dB 輸出反射損耗：≤-6dB |
|
輸入端口間隔離度 |
≤-40dBc |
|
輸入-輸出端口間隔離度 |
≤-40dBc |
|
切換方式 |
手動/自動 |
|
測試端口信號電平 |
相對于輸出端口-10±1.5 dB（全頻帶內） |
