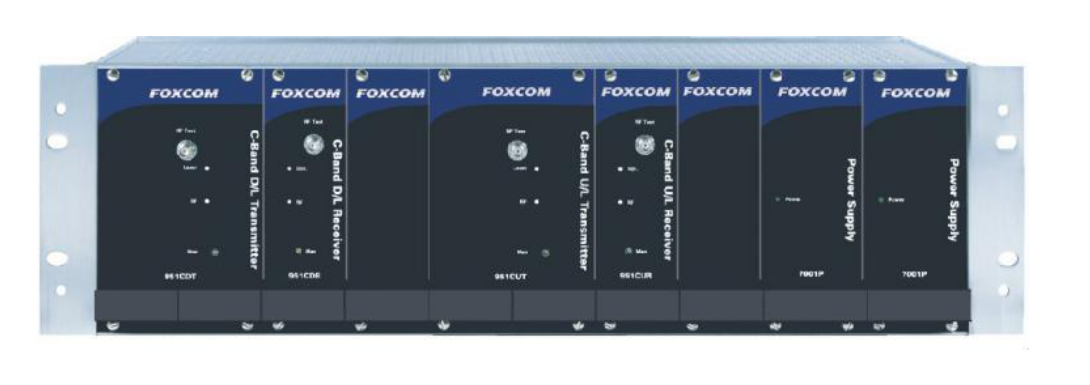

FOXCOM 7180M L 波段衛星信號光纖傳輸系統設備 |
產品介紹
產品特點
7225 系列
7000 系列是長距離的 L 波段衛星信號光纖傳輸系統，信號的發送和接收采用一根單模光纖完成，采用
1310nm 光波長模式下傳輸距離為 40 公里，7225 系列在加裝 1550nm 光波長選件的情況下可擴展至 60 公里，具有很優良的技術特征和完美的信號質量。7225 系列發送和接收端為MGC 手動增益控制，提供最好的連接穩定性， 帶有 RF 測試輸出端口，它是長距離傳輸領域應用最多的產品。
7225H 系列
7225H 系列是用于高輸入功率電平與多載波鏈接領域，它采用高動態范圍激光器，因此主要應用于特殊領域的衛星上行和下行地面站，7225H 提供和 7225 相同的增強性能，采用 1310nm 光波長模式下傳輸距離為 2 公里， 但容許更高的輸入電平以匹配現有的 L 波段功率輸出。
7490 系列
7490 系列是高性能L 波段衛星信號光纖傳輸系統，用于傳輸 950-2200MHz 帶內的完整信號，提供很好的技術性能，它具有超乎尋常高光學預算，上行和下行鏈路鏈路具有 28dB 的光學預算，7490 系列是設計用于超長距離的 L 波段衛星信號傳輸應用，傳輸距離超過 90 公里，7490 可應用于多通道 CWDM 粗波分復用應用，7490 系列發送和接收端為 MGC 手動增益控制，具有最好的連接穩定性。
|
模塊型號 |
應用領域 |
工作頻率范圍 |
光學預算 |
增益控制 |
激光器類型 |
|
7410F |
短距離上行 / 下行 |
950-2150MHz |
3dB/2km |
AGC 發送端MGC 接收端 |
獨立的Fabry-Perot |
|
7320 |
短距離上行 / 下行 |
950-2150MHz |
3dB/2km |
MGC 手動 |
獨立的Fabry-Perot |
|
7000 |
中長距離上行 / 下行 |
950-2150MHz |
6dB/10km |
AGC/MGC 自動 / 手動 |
獨立的Fabry-Perot |
|
7225 |
長距離多載波上行/ 下行 |
950-2150MHz |
16dB/40km |
MGC 手動 |
DFB |
|
7225H |
高功率多載波上行/ 下行 |
950-2150MHz |
3dB/2km |
MGC 手動 |
DFB |
|
7490 |
超長距離上行 / 下行 |
950-2150MHz |
28dB |
MGC 手動 |
DFB |
|
型號 |
7320/7410F |
7000 |
7225 |
7225H |
7490 |
|
頻率 / 范圍 |
950-2150MHz |
950-2150MHz5 |
950-2150MHz5 |
950-2150MHz5 |
950-2150MHz |
|
平坦度 |
±1.5dB ****** ±0.25dB@ 任意36MHz |
±1.25dB ****** ±1dB 典型 ±0.25dB@ 任意36MHz |
±1.25dB ****** ±1dB 典型 ±0.2dB@ 任意36MHz |
±1.25dB ****** ±1dB 典型 ±0.2dB@ 任意36MHz |
±1.5dB ****** ±0.25dB@ 任意36MHz |
|
VSWR75 |
1：1.6 |
1：1.6 |
1：1.6 |
1：1.6 |
1：1.6 |
|
IMD 產品 |
-40dBc |
-40dBc |
-50dBc |
-40dBc |
-40dBc |
|
CNR( 最小 ) |
45dB@36MHz/2km |
40dB@36MHz/10km |
40dB@36MHz/10km |
60dB@36MHz/2km |
35dB@36MHz4 |
|
輸入信號（******） |
-20dBm |
-20dBm |
-20dBm |
-5dBm |
-20dBm |
|
輸出信號（******） |
-20dBm |
-20dBm |
-20dBm |
-5dBm |
-20dBm |
|
******輸入功率 （無損耗） |
+10dBm |
+10dBm |
+10dBm |
+10dBm |
+10dBm |
|
增益穩定性 |
0.25dB@24hrs |
0.25dB@24hrs |
0.25dB@24hrs |
0.25dB@24hrs |
0.25dB@24hrs |
|
鏈接增益 |
20dB |
20dB |
20dB |
20dB |
+/-10dB （僅僅是 Rx） |
|
OIP3（dBm） |
0 |
0dBm |
+5dBm |
+15dBm |
-5dBm |
|
噪聲數字（典型） |
22dB2 |
20dB2 |
15dB2 |
25dB2 |
38dB2 |
|
SFDR1 |
99dB Hz 2/3@ -25 dBm( 典型 ) |
100dB Hz 2/3@ -25 dBm( 典型 ) |
102dB Hz 2/3@ -25 dBm( 典型 ) |
109dB Hz2/3@ -25 dBm( 典型 ) |
102dB Hz 2/3@ -25 dBm( 典型 ) |
|
1@ ******輸入 @1dB 光損失 @ 單位增益 2 輸入功率 -40dBm@5dB 光損失 4 @ ******輸入 @16dB 光損失 5 950-3000MHz 選項可用 |
3 16dB 光損失 |
|
|||
|
型號 |
7320/7410F |
7000 |
7225 |
7225H |
7490 |
|
光波長 |
1310nm±10nm |
1310nm±10nm |
1310nm±10nm |
1310nm±10nm |
ITU |
|
光功率輸出 |
-3dBm（最?。?/p> |
-3dBm（最?。?/p> |
+3dBm（最?。?/p> |
+3dBm（最?。?/p> |
7dBm（最小） |
|
光連接器 |
FC/APC |
FC/APC |
FC/APC |
FC/APC |
|
|
光學預算 |
3dB/2km ﹡ |
6dB/10km ﹡ |
16dB/40km ﹡ |
3dB/2km ﹡ |
28dB |
|
﹡ 1310nm 的光纖鏈路損耗 0.4dB/ 公里 ﹡ 1550nm 的光纖鏈路損耗 0.25 dB/ 公里 |
|||||
|
型號 |
相關配套設備 |
|
2000 |
1:1 備份開關 |
|
2100 |
前 / 后置 RF 射頻放大器 |
|
2380/2300 |
繼電器適配器 ( 干接點輸出 ) |
|
7050 |
1-5 通道串行光模塊 |
|
7100M |
可裝 6 個模塊機箱 / 帶單電源 |
|
7000S |
7100M 備用電源 |
|

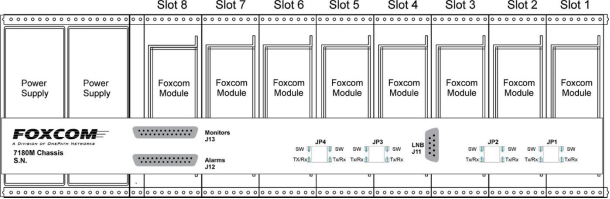

7180M |
可裝 8 個模塊機箱 / 帶單電源 |
|
7001P |
7180M 備用電源 |
|
3000 |
CWDM 粗光波分復用器 |
