GA D4001單路QAM調制器 |
產品介紹
QAM調制器采用高度為1U的19英寸標準單機結構設計.
產品特點

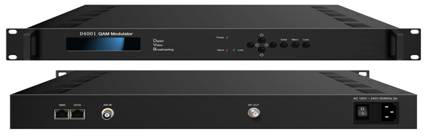

幾何尺寸為長：482.6mm、寬：280mm、高：44 mm、重量約2.3Kg。設備外形如圖所示：

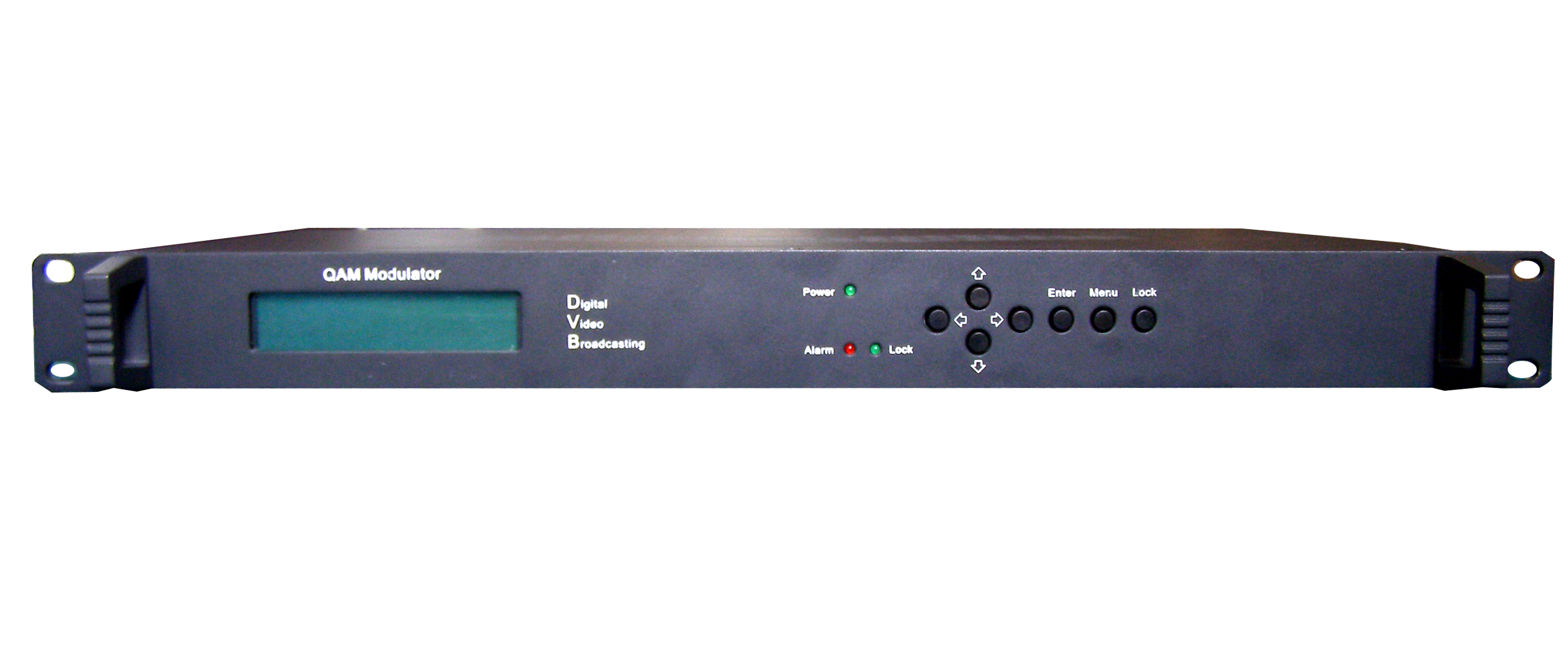

組成
機箱、電源、主控板和QAM調制板
前面板：包括液晶顯示屏、功能按鍵、方向按鍵、ENTER（確認）、Lock按鍵。
后面板：ASI輸入、RF輸出、數據網絡口。
工作原理與框圖
QAM調制器部分
通過衛星接收機接收的數據或編碼、復用的數據，通過ASI接口輸入QAM調制器對數據進行編碼，濾波以及數據變換，輸出頻率可調的，框圖如下：
功能
· DVB碼流，經過QAM調制和上變頻處理，變成符合要求的標準頻道或增補頻道；
· 與公司的其它數字電視產品搭配后提供完整的數字電視傳輸系統；
· QAM調制器輸入碼流包括ASI輸入格式；
· 輸出射頻可以是48~860MHz之內的任一頻點；
· 支持統一網管，具有遠端網管代理的功能。
特點
· 完全符合EN300 429/ITU-T J.83A/B/C，GB/T170標準
· 符號率調節范圍5.000Msps~9.999Msps
· 支持16QAM、32QAM、64QAM、128QAM、256QAM調制星座
· 支持1路ASI輸入，，1路IP輸入，1路RF輸出
· TS輸入具備超大緩存，抗突發碼流
· 支持智能空包刪除及自動碼流填充，支持PCR精確調整
· 可配置PID過濾、重映射，PSI、SI信息同步更新
· 支持NIT表插入
· 支持輸入有效碼率實時監測
· 射頻輸出頻率48MHz~879MHz，1kHz步進
· 射頻輸出電平-30dBm~0.0dBm，0.5dB步進
· 支持液晶&按鍵操作
· 支持網絡管理（NMS）
性能指標
|
輸入 |
1路ASI輸入( BNC接口, 75Ω阻抗), 1路IP輸入100M( RJ45) |
|
|
調制 |
QAM信道 |
1 |
|
標準 |
EN300 429/ITU-T J.83A/B/C，GB/T170 |
|
|
符號率 |
5.0~9.0Msps，1ksps步進 |
|
|
星座 |
16、32、64、128、256QAM |
|
|
FEC |
RS(204, 188) |
|
|
RF輸出 |
接口類型 |
F頭, 75Ω阻抗 |
|
RF頻率范圍 |
30~960MHz，1kHz步進 |
|
|
輸出電平 |
-30dBm~0dBm，0.1dBm步進 |
|
|
系統 |
LCD液晶顯示/按鍵操作，網絡管理(Web) |
|
|
英語操作界面 |
||
|
支持網絡升級 |
||
|
通用 |
尺寸(長x寬x高) |
482mm×285mm×44mm |
|
重量 |
2kg |
|
|
溫度范圍 |
0~45℃(工作) ; -20~80℃(儲存) |
|
|
電源需求 |
AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz |
|
|
功耗 |
<25W |
|
