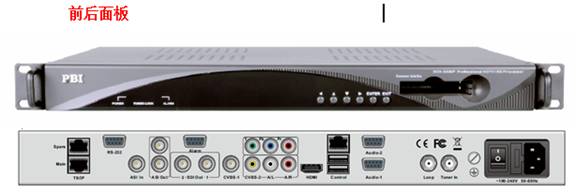

PBI DCH-5300P 衛星直播系統綜合接收解碼器 |
產品介紹
技術參數
|
Tuner輸入 |
|
|
信道標準 |
ABS-S 符合GD/J 064-2014 |
|
接口 |
F接頭，75Ω，帶環出接口 |
|
輸入頻率范圍 |
950~2150MHz |
|
輸入電平 |
-25~-65dBm |
|
符號率 |
2~45MBaud |
|
調制方式 |
QPSK、8PSK |
|
滾降系數 |
0.2,0.25,0.35 |
|
卷積碼率 |
1/2、3/5、2/3、3/4、4/5、5/6、13/15、9/10 |
|
LNB 供電電壓 |
0, 13V, 18V 可選 |
|
ASI 輸入 |
|
|
接口 |
1×BNC female, 75Ω |
|
標準 |
DVB-ASI, EN50083-9 |
|
輸入碼率 |
≤ 200Mb/s |
|
TS / IP |
|
|
接口 |
2×RJ-45, 100/1000 Base-T for TS/IP |
|
工作模式及 有效比特率 |
主口支持下面三種模式，輔口只在32路IPTV模式下拷貝主口輸出 全雙工：支持Pro MPEG FEC，80Mb/s（1路進1路輸出） 全雙工：不支持Pro MPGE FEC，200Mb/s（1路進4路輸出） 32路IPTV：500Mb/s |
|
網絡協議 |
UDP / RTP, Multicast / Unicast, IGMPv3, ARP |
|
TS 處理 |
|
|
TS 輸入管理 |
支持TUNER, ASI and TS/IP輸入的解復用 |
|
TS 輸出管理 |
支持2路獨立的ASI再復用輸出 |
|
服務和PID管理 |
支持再復用、PID過濾、重影射 |
|
PSI/SI表處理 |
PSI/SI 自動生成, NIT /SDT/EIT 編輯， LCN編輯和再生 |
|
解擾器 |
DVB 公共加擾算法 (CSA) |
|
BISS 模式 |
BISS-1, BISS-E |
|
CI解擾 |
雙 PCMCIA, 兼容市場主流CAM卡 |
|
ASI 輸出 |
|
|
接口 |
2 x BNC female, 75Ω, 2路獨立輸出 |
|
標準 |
DVB-ASI, EN50083-9 |
|
輸出碼率 |
≤ 200Mb/s |
|
音視頻解碼 |
|
|
音頻格式 |
MPEG L1/L2；DRA/Real Audio |
|
|
AAC-LC 、HE AAC V1/V2 |
|
視頻格式 |
MPEG-2(MP@ ML for SD, MP@HL for HD), MPEG-4/H.264 AVC Part 10 (MP@L3 for SD, [email protected] for HD), AVS 基準檔次@級別6.0, 支持AVS-P16 |
|
HDMI |
|
|
接口 |
1×HDMI 1.3 interface (up to 1080i) |
|
視頻分辨率 |
1080i×30, 1080i×25,720p×60, 720p×50, 576i×25, 480i×29.97 |
|
視頻碼率 |
≤50Mb/s |
|
SD/HD-SDI 輸出 |
|
|
接口 |
2路 BNC (鏡像) , female, 75Ω |
|
SD 規格 |
SMPTE 259M, 270 Mb/s |
|
HD 規格 |
SMPTE 292M, 1.485 Gbit/s |
|
嵌入音頻 |
1路PCM音頻1路數字音頻 |
|
幅度 |
800mV p-p |
|
數字音頻處理 |
|
|
接口 |
1×D-sub 9 ，配XLR轉接線（可選配兩路音頻接口） |
|
輸出格式 |
SDI (Embedded Audio), AES |
|
模擬視頻輸出 |
|
|
CVBS 接口 |
1×BNC and 1xRCA，female 75Ω |
|
CVBS 規格 |
NTSC, PAL, and SECAM |
|
CVBS 分辨率 |
576i×25, 480i×29.97 |
|
模擬音頻輸出 |
|
|
接口 |
1×D-sub 9 公頭, 配XLR轉接線，600Ω (平衡) （可選配兩路音頻接口） |
|
輸出模式 |
2 路立體聲 |
|
轉碼設置(擴展功能) |
|
|
轉碼視頻輸出標準 |
H.264/AVC [email protected] |
|
碼流輸出格式 |
4:2:0, 8-bit, YCbCr |
|
輸出碼率 |
2~30Mbps |
|
視頻分辨率 及建議輸出碼率 |
1080i（1920×1080）@25Hz, 30Hz:SMPTE274M: 6~24Mb/s 720p（1280×720）@50Hz,60Hz:SMPTE296M: 4~24Mb/s 480i（720×480）@29.97Hz:SMPTE656M: 2~10Mb/s 576i（720×576）@25Hz: SMPTE656M: 2~10Mb/s |
|
高寬比 |
4:3，16:9 |
|
音頻輸出標準 |
MPEG1 Layer II MPEG2 AAC-LC, MPEG4 AAC-LC |
|
音頻輸出采樣頻率 |
48KHz |
|
音頻輸出碼率 |
32~192Kbps(單聲道), 64~384Kbps( 立體聲),128~512Kbps(AAC LC) |
|
Alarm報警 |
|
|
接口 |
1×D-sub 9 公頭 |
|
應用條件 |
用戶自定義 |
|
控制和監控 |
|
|
網管接口 |
1×RJ-45, 10/100 Base-T |
|
網管協議 |
SNMP 2.0, HTTP (Web GUI), HDMS |
|
本機控制方式 |
LCD液晶屏，前面板6鍵鍵盤 |
|
調試接口 |
1×RS-232 D-sub9 母頭 |
|
軟件升級 |
FTP,Telnet 和 USB三種方式 |
|
物理參數 |
|
|
尺寸 |
1U 19” 機柜安裝 |
|
供電 |
AC 90V ~ 250V, 50/60Hz |
|
功耗 |
24W (不含LNB供電) |
|
運行溫度 |
0 ~ 45℃ |
|
存儲溫度 |
-10 ~ 60℃ |
|
運行濕度 |
10 ~ 90%,非凝結 |
|
認證標準 |
|
|
EMC: EN 55024:1998+A1:2001+A2:2003, EN 55022:2006+A1:2007, EN 61000-3-2:2006, EN 61000-3-3:2008 |
|
|
FCC: Part 15 Class B |
|
|
LVD: EN 60950-1:2006 + A11:2009 |
|
|
接口功能 |
DCH-5300P |
DCH-5300PE |
|
|
信號解調 |
ABS-S |
• |
• |
|
音視頻 |
CVBS |
• |
• |
|
YPbPr |
• |
• |
|
|
HDMI |
• |
• |
|
|
SDI |
• |
• |
|
|
AES |
• |
• |
|
|
TS流輸入輸出 |
ASI IN |
• |
• |
|
ASI OUT(X2） |
• |
• |
|
|
TS/IP(GbE) |
• |
• |
|
|
轉碼功能 |
|
|
• |
|
網管及監控 |
RJ-45 |
• |
• |
|
USB |
• |
• |
|
|
Alarm |
• |
• |
|
|
RS232 |
• |
• |
|
產品特點
產品特性
;支持MPEG-2（MP@ ML& MP@HL）、MPEG-4 AVC/H.264、AVS+視頻格式解碼
; 支持ABS-S Tuner、TS/IP和ASI輸入，
; 支持多個數字、模擬輸出接口，包含HD/SD SDI、AES/EBU、HDM、CVBS、YPbPr
; 高清/標清SDI輸出，最多支持2個PID嵌入音頻或壓縮直通輸出
; 數字音頻AES/EBU輸出，最多支持2路輸出
; 支持UDP/RTP，單播/組播，全雙工千兆網接口，可實現單節目和多節目流傳輸
; 支持雙CI卡槽解擾，并支持BISS-1和BISS-E多節目解擾
; 內置再復用模塊，支持Tuner、ASI和TS/IP的信源選擇、PID過濾和復用
; 支持Tuner、ASI和TS/IP接口輸入冗余備份
; RSSI Tuner指標獲取，可判斷信號質量
; 動態PMT偵測以及自動更新
; 支持Ethernet網口和USB升級接口，簡單快捷
; 基于SNMP協議的網管控制以及web網管控制
; Alarm報警接口, 可及時報告設備運行
