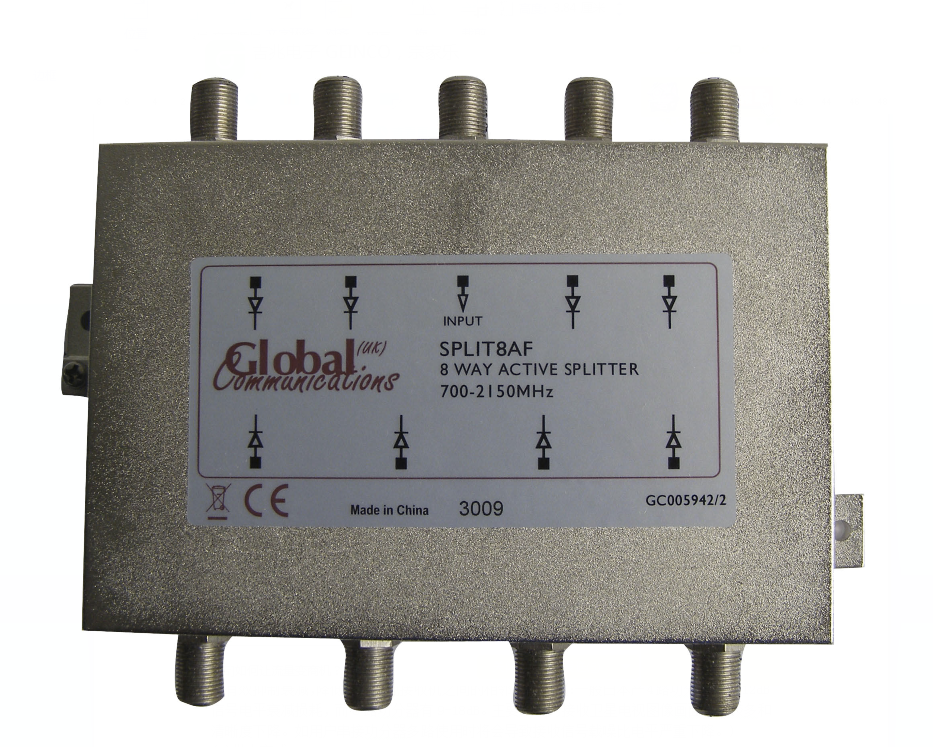

GLOBAL(格勞保)SPLIT4AF，SPLIT8AF型4路和8路有源功率分配器 |
產品介紹
(1)概述：
英國GLOBAL公司SPLIT4AF，SPLIT8AF型4路和8路有源功率分配器內置微波功率放大器，可將衛星天線LNB(降頻器)接收下來的衛星電視信號完整無損耗地分配到4臺或8臺衛星接收機中。如果需要4路以上輸出信號，串接組合功率分配器即可獲得7,10,14路或更多輸出。如果需要8路以上輸出信號，串接組合功率分配器即可獲得15,22,64路或更多輸出。SPLIT4AF，SPLIT8AF型4路和8路有源功率分配器可保證無串接電平信號衰減損耗。使用此產品可相應減少衛星接收天線尺寸，提高圖像質量將會起到重要作用。
SPLIT4AF，SPLIT8AF功分器采用最新微帶均衡線路設計，可將950MHz以下頻率雜散信號有效抑制衰減，降低衛星電視接收機之間的相鄰干擾。(注：一般日本產4路功分器有5-12dB信號電平衰減損耗，而8路功分器有9-18dB。主要表現為接收衛星電視圖像畫面噪點較多和清晰度下降。如用戶串接功分器多路使用時將會導致接收信號載噪比電平嚴重下降。)
(2)供電方式：
SPLIT4AF，SPLIT8AF型功率分配器在所有LNB電源輸入與輸出之間分別有4條和8條直
流電源供電通道，因而可由4臺或8臺接收機任意為其LNB(降頻器)供電。功率分配器可自動選擇供電的衛星接收機電源。功率分配器內置隔離直流二極管，可防止衛星電視接收機之間供電電源交插短路。
(3)技術規格：
SPLIT4AF SPLIT8AF
輸入頻率 700-2150MHz 700-2150MHz
輸入與輸出信號損耗 0dB+1．5dB(LOSS) 0dB+1．5dB(LOSS)
插入損耗 <0.5dB/1dB(******值) <1dB/1.5dB(******值)
隔離度 20dB(典型值) 20dB(典型值)
18dB(最小值) 18dB(最小值)
電壓駐波比VSWR 2:1(******值) 2:1(******值)
阻抗 75Ω(F型接頭) 75Ω(F型接頭)
功耗 30mA 100mA
(15-24V直流電源) (15-24V直流電源)
產品特點
·歐洲高科技尖端產品
·標準微帶均衡放大線路設計
·內置有源微波功率放大器
·純銅精密壓鑄外殼封裝
·由英國GLOBAL公司原廠制造
·北京中央電視臺采用
·香港電訊衛星發射站20多個衛星發射天線大量采用
