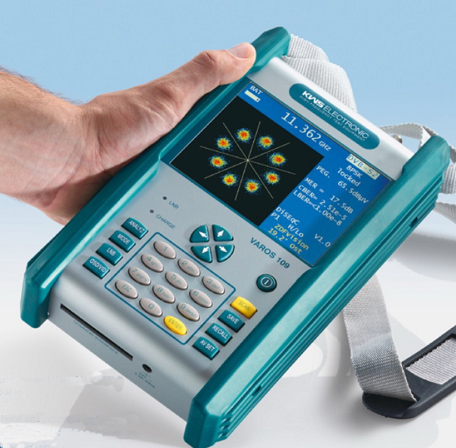

德國 KWS 電子 VAROS-109 型 DVB-S/S2 衛星信號頻譜測試儀 |
產品介紹
性能參數：
|
衛星電視信號測量范圍 |
910-2150MHz（1MHz 步進） |
|
|
調制制式模式 |
DVB-S、DVB-S2 所有分析 |
|
|
頻率/頻道輸入 |
鍵盤式 |
|
|
數據使用提示 |
大型 5.7 寸背光式液晶顯示 |
|
|
RF 射頻輸入接口 |
F 型插座,75Ω，根據 IEC-60169-24 標準 |
|
|
反射損耗>8dB（910-2150 MHz） |
||
|
輸入信號衰減器 |
0-30dB，4dB/步進 |
|
|
測量范圍 |
|
|
|
正常信號分析 |
30-100dB/μV |
|
|
******電平輸入 |
30-110dB/μV |
|
|
精度 |
0.5dB |
|
|
測量帶寬 |
|
|
|
視頻載波 |
1MHz（峰值檢測） |
|
|
QPSK 信號 |
1MHz（峰值檢測）對 8MHz 頻道計算帶寬校正 |
|
|
27MHz（平均值檢測） |
||
|
測量帶寬與設置的符號率有關（平均值檢測） |
||
|
測量帶寬分析 |
|
|
|
測量輪廓寬帶 |
10MHz（所有跨度） |
|
|
4MHz (跨度 1 或 2) |
||
|
跨度（頻率段） |
300 或 76MHz |
|
|
DVB-S 信號解調分析范圍 |
|
|
|
QPSK 解調標準 |
協議 ETS-300421 |
|
|
SR 符號速率 |
2-45MSm/s |
|
|
分析測量 |
協議標準 ETR-290 |
|
|
VBER 誤碼率 |
10-2-10-8 解碼后誤碼率 |
|
|
CBER 誤碼率 |
10-2-10-8 解碼前誤碼率 |
|
|
MER 調制誤碼率 |
2-20dB，精度 0.1dB |
|
|
NM 雜音 |
精度 0.1dB |
|
|
DVB-S2 信號解調分析范圍 |
|
|
|
QPSK/8PSK 解調標準 |
協議 ETS-302307 |
|
|
16APSK，32APSK |
不支持 |
|
|
FEC 1/4，1/3，2/5 |
不支持 |
|
|
SR 符號速率 |
2-45MSm/s |
|
|
分析測量 |
協議標準 ETR-290 |
|
|
VBER 誤碼率 |
10-1-10-8 |
解碼后 LDPC 誤碼率 |
|
CBER 誤碼率 |
10-2-10-8 |
解碼前 LDPC 誤碼率 |
|
MER 調制誤碼率 |
1-20dB，精度 0.1dB |
|
|
NM 雜音 |
精度 0.1dB |
|
|
DVB-S，DVB-S2 搜索功能自動檢測 |
|
|
|
MPEG-2 解碼，MPEG-4 解碼 |
NIT 表檢測 |
|
|
直接從 NIT 接收優化 |
||
|
MPEG 視頻參數顯示 |
||
|
Mbit/s 視頻碼率測量 |
|
|
視頻解碼 |
MPEG-2，H.264/AVC |
|
音頻解碼 |
MPEG-2，杜比 AC-3，MPEG-2/4 AAC |
|
CI 接口 |
1 個 PCMCIA/CAM 插槽 |
|
數據標識 |
轉存 XML 表格通過 USB 接口 |
|
接口 |
|
|
DVI |
支持 DVI/HDMI 信號輸出外接顯示器 |
|
USB-A |
支持軟件升級和采集的數據表的轉存 |
|
光纖輸入接口（選件） |
|
|
接口 |
SC/APC 接口 |
|
光波長 |
1260-1620nm（無光波長過濾） |
|
******光輸入功率 |
+8dBm |
|
反射損耗 |
?40dB |
|
等效輸入的噪聲 |
?8pA/Hz |
|
射頻頻率范圍 |
910-2150MHz |
|
信號輸入功率 |
-7 - +3dBm |
|
光纖接口測量范圍 |
|
|
光功率 |
-35 - +9dBm |
|
光波長 |
1310nm，1490nm，1550nm |
|
誤差 |
0.1dB |
|
測量精度 |
±0.35dB |
|
光調制指數 |
|
|
誤差 |
0.1% |
|
測量精度 |
±10% 顯示值 |
|
存儲區域 |
99 個存儲單元 |
|
LNB 降頻器供電 |
|
|
******功率 |
500mA 可根據電流調節 |
|
極化電壓切換 |
14V/18V |
|
22KHz 音頻模式 |
0.8Vpp |
|
DiSEqC 控制切換模式 |
版本 V1.0，V1.1，V1.2，V2.0 |
|
UNICABLE 切換模式 |
0-500mA |
|
誤差 |
1mA |
|
測量精度 |
±5% |
|
電源部分 |
|
|
外部 12V 供電 |
直流 11-15V，******電流 2.5A |
|
內置電池 |
充電時間 3 小時，電池供電可工作時間 3.5 小時，自動電池 |
|
關閉模式以避免電池過放電，電池容量，鋰離子電池，7.2V， |
|
|
6.6AH |
|
|
電磁兼容 |
根據 EN61000-6-2 和 EN61000-6-3 標準 |
|
防護 |
根據 EN61010-1 類標準 |
|
外形尺寸 |
164x266x70(m/m) |
|
使用環境溫度 |
0-45℃，電池供電時******使用工作溫度+15 -35℃ |
|
重量 |
帶 1 塊電池時儀器重約 1.3kg |
產品特點
功能特點：
1. 型號：VAROS-109
2. 5.7 寸高分辨率 TFT 彩色顯示屏
3. 接收頻率范圍：910-2150MHz
4. 調制模式：DVB-S 和 DVB-S2
5. L 波段射頻信號輸入電平/BER/MER/包錯誤/噪聲測試
6. 支持 MPEG-2/4 實時圖像解碼，SD 標清和 HD 高清視頻顯示
7. 含 PCMCIA-CI/CAM 接口
8. 支持 NIT 表分析
9. 實時頻譜分析
10.含預設置衛星資料掃描識別功能
11.支持 DOSEQC 音頻切換、UNICABLE 多本振切換、JESS 切換
12.測試數據可轉存到 USB 存儲單元
13.支持 DVI 視頻輸出
14.內置充電電池 7.2V/6.6AH
