PL7010 Sat-Light/Platinum機箱 |
產品介紹
產品描述

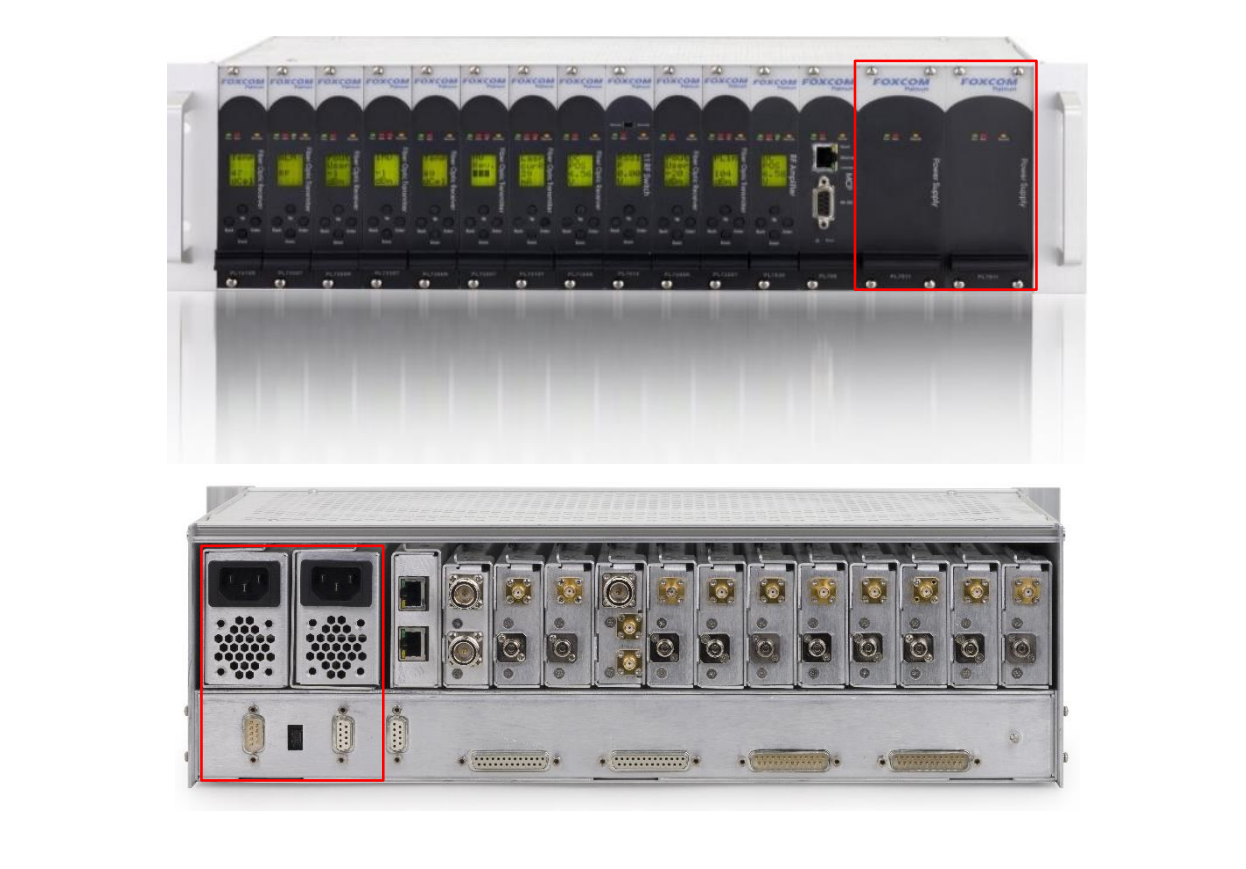

PL7010機箱是一個標準的19“，3RU機箱，可容納多達十二Sat-Light/Platinum cards，新的M＆C控制器[PL700]和兩個電源[PL7011]。該機箱包括一個創新的主板中，使FOXCOM的衛星 - Sat-Light/Platinum M＆C功能（Digi射頻），并在同一時間，提供了傳統的干式觸點，集電極開路分立光學和RF報警，并為客戶提供從一個Sat-Light/Platinum系統升級原有RSSI / PDI離散監控。另外，機箱自帶的featues如EDFA的控制，這將在未來提供多種擴展接口。
機箱提供或者作為一個獨立的單元或者作為P7010C機箱套件，包括兩個匹配的電源（PL7011）和先進的M＆C控制器（PL700）的一部分。
每一個電源都有的AC輸入，從而允許額外的冗余使用單獨的電源的電源。
產品特點
特性與優勢：
開關電源設計，為PL7010機箱
3RU19“機架式機箱12'熱插拔'卡容量
專用控制器插槽
雙冗余電源
支持最新的微處理器PL700的功能
傳統的干燥和集電極開路離散量報警和RSSI / PDI監測分立
產品規格
Sat-Light/Platinum機箱：PL7010
|
卡支持 |
||||||||||
|
Platinum active / passive cards |
Up to 12 cards |
插槽1 to 12
"> |
||||||||
|
MCP卡 |
PL700 MCP擁有先進的M＆C功能 |
插槽13 |
||||||||
|
電源 |
2 PL7011電源 |
插槽14 and 15 |
||||||||
|
接口支持 |
接口類型 |
|
||||||||
|
RF報警 |
DB25 |
J20集電極開路型 J22干接點 |
插槽1 - 12 |
|||||||
|
Optical報警 |
DB25 |
J23干觸點插槽 |
插槽1 - 12 |
|||||||
|
系統報警 |
DB9 |
J16集電極開路，干接點系統報警 |
|
|||||||
|
光學監控 |
DB25 |
J21離散信號監測 |
插槽1 - 12 |
|||||||
|
RF監控 |
DB25 |
J21離散信號監測 |
插槽1 - 12 |
|||||||
|
RF開關控制 |
DB9 |
J17 RF開關控制 |
|
|||||||
|
EDFA控制 |
DB9 |
J18 EDFA輔助控制 |
|
|||||||
|
電產品規格 |
單位 |
范圍 |
最小值 |
******值 |
||||||
|
電源電壓 |
VDC |
12 |
|
|
||||||
|
電源電流 |
Amps |
|
|
9A |
||||||
|
EMI評級 |
EMI等級：FCC第15部分B類，CE標志 |
|||||||||
|
物理/環境規格 |
||||||||||
|
工作溫度范圍 |
Cº |
|
-10 |
+55 |
||||||
|
儲存溫度范圍 |
Cº |
|
-45 |
+85 |
||||||
|
相對濕度 |
|
95％非冷凝 |
|
|
||||||
|
Altitude |
ft [Km] |
10,000 ft. [3.08 Km] with standard adiabatic derating of 2ºC.1000ft. [0.3 Km], operating; 40,000 ft. [12.2 Km] non-operating |
||||||||
|
外形尺寸[D×W×H] |
in. [cm] |
19 × 5.1 × 14 [48.3 × 13 × 35.6] |
||||||||
|
重量 |
lbs [Kg] |
5.95 [2.7] |
||||||||
|
沖擊和振動 |
Designed for normal transportation environment per section 514.4 MIL-STD-810_E. Designed to withstand 20G at 11ms [½ sine pulse] in non-operating configuration |
|||||||||
