產品介紹

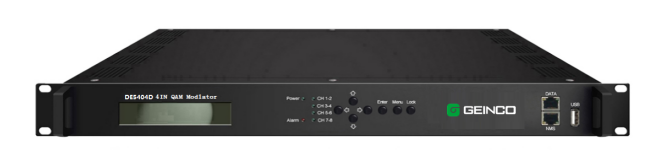

DE5404 廣播級4合1 QAM調制器是深圳市吉兆電子技術有限公司推出的有線數字電視前端的主要設備之一,接收來自編碼器、復用器、DVB網關、加擾器、視頻服務器等設備的DVB傳輸碼流,進行RS編碼,卷積交織和QAM調制等信道處理,提供中頻輸出或者射頻輸出。該產品集成了多達4路的QAM調制載波輸出,經4路獨立的QAM調制后直接射頻(RF)輸出,具有優異的射頻輸出性能。支持4路ASI輸入。此外,該產品可通過安裝相關的內建調諧器輸入不同的RF信號。該設備支持本地和遠程配置調制參數,可代替獨立的4臺QAM調制器使用,有效降低運營商的成本及空間。
產品特點
主要特點
完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C標準
4個相鄰信道的QAM載波; 支持4路ASI輸入;
支持188/204字節的TS包; 支持PCR精確調整
支持5種星座(ITU-T J.83A):16QAM、32QAM、64QAM,128QAM、256 QAM
QAM星座(ITU-T J.83B/ITU-T J.83C):64QAM、256QAM
符號率范圍:5.0Mbps~9.0Mbps; 支持PSI/SI編輯功能
射頻輸出頻率范圍:30MHz~960MHz,1.0 kHz步進
RF ATT范圍:-16dBbm~0dBm,0.5dB步進
支持輸入解復用和編輯PSI/SI表; 支持液晶顯示和按鍵操作
優異的射頻輸出性能,MER≥40db; 支持網絡管理(NMS/SNMP)
技術指標
輸入 |
4路ASI |
|
調制參數 |
QAM通道 |
4 |
標準 |
DVB-C(EN300 429)和ITU-T J.83A/ ITU-T J.83B/ ITU-T J.83C |
|
符號率 |
5.0~9.0Mbps, 1kbps步進 |
|
星座 |
16QAM,32QAM,64QAM,128QAM,256QAM |
|
FEC |
RS(204, 188) |
|
RF輸出 |
接口 |
F頭,75Ω阻抗 |
頻率范圍 |
48~960 MHz, 1khz步進 |
|
輸出電平 |
-16dbm~0dbm(每個QAM載波), 0.5db 步進 |
|
MER |
≥ 40db |
|
ACLR |
− 55 dBc |
|
系統 |
支持液晶顯示(LCD), 按鍵操作,和網絡管理(NMS/SNMP) |
|
中文/英文操作界面 |
||
支持網絡升級 |
||
通用 |
尺寸(長x寬x高) |
482mm×455mm×44.5mm |
重量 |
3.2Kg |
|
溫度范圍 |
0~45℃(工作),-20~80℃(儲存) |
|
電源需求 |
AC 110V±10%, 50/60Hz AC 220V±10%, 50/60Hz |
|
功耗 |
<25W |
