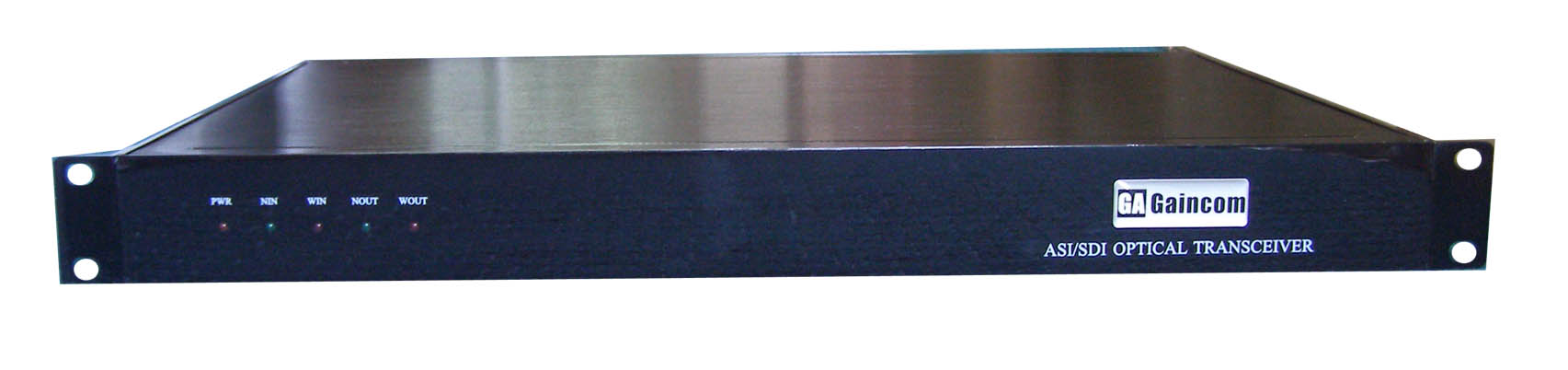

GDS1300 SDI/SDI-HD數字視頻/4路模擬音頻光纖傳輸系統 |
產品介紹
功能應用
- 廣播電視節目傳輸
- 軍事通訊
- 電視會議
- 保安監視和電纜電視系統
- 演播室到發射中心的中繼（STL）
產品特點
特 點
- SDI 信號格式：SMPTE 292M、SMPTE305MHDTV
- SDI信號精度：10bit
- SDI 數據率： 270Mbps
- 信號格式：模擬平衡音頻
- 模擬音頻信道數：4/8
- 24bit 數字化音頻
- 音頻信噪比> 75dB
- 遲傳輸距離達60公里
- 獨立式或機架式安裝模式
-
基本參數
參數
典型值
單位
備注
視 頻
通道數
1
路
發送機上一個輸入，一個輸出；接收機上兩個均為輸出。
視頻信號格式
SMPTE-292、SSMTPE-259M、SMPTE-305M、SMPTE-310M、DVB-ASI串行數字視頻信號
數據精度
10
Bit
數據速率
19.4M-1.5G
bps
阻抗
75
歐姆
回傳損耗
>15
SDI信號電平
800
mV
音 頻
通道數
4
路
發送機上一個輸入，一個輸出；接收機上兩個均為輸出。
信號格式
模擬平衡式音頻
輸入阻抗
600/10k
歐姆
輸出阻抗
600/10k
歐姆
采樣頻率
48
KHz
額定電平
±2.5
V
插入增益
0
dBm
±1dB
頻率響應
0.2~20
KHz
1dB
調波失真
0.1
%
信 噪 比
>75
dB
CCIR@1KHz,@10dBm輸入電平
電 氣 特 性
獨立機箱
+5DC/2.4A
1U機箱
光 學 特 性
輸入輸出波長
850/1310/1550
nm
MM SM
發射功率
-3
dBm
光譜帶寬
3
nm
接收功率（最?。?/p>
-30
dBm
接收功率（******）
-23
dBm
波特率（正向）
1.5
Gpbs
接 口
視頻
BNC
音頻
XLR/RJ45
光接口
FC/ST
環 境 特 性
工作溫度
-20~+70
攝氏度
存儲溫度
-30~+80
攝氏度
濕 度
0~90
%
感 應
EN50130-5
1995
電 磁 兼 容 性
輻 射
EN50081-1,EN55022-B,CE,FCC
磁化率
EN50130-4,EN50082-1
產 品 信 息
GDS1300TX
1路SDI/HD-SDI數字和4路模擬音頻發送機
GDS1300RX
1路SDI/HD-SDI數字和4路模擬音頻接收機
