GDL2500 L波段光端機 |
產品介紹
產品特點：
●采用19英寸標準機箱。
●?950～2400MHz工作帶寬。
●?光發射機低RF輸入電平。
●?多種工作模式可供選擇，用戶可通過光發射機、光接收機或者衛星接接收機來控制衛星的水平、垂直極化方式和對多衛星信號的選擇接收。
●?可發送和接收所有的視頻、音頻及數據調制模式。
●?前面板顯示工作參數。
●?工作狀態自動報警，完善的網管接口，可通過以太網進行遠端網管(用戶選定)
●?低功耗設計，不需風扇，提高可靠性。
產品特點

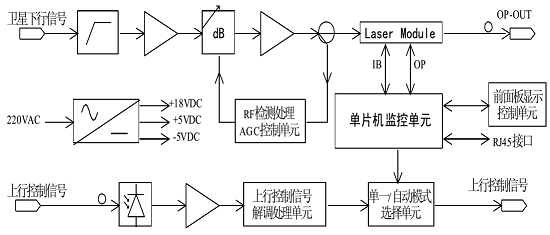

原理框圖：
技術指標：
|
光特性 |
|
|
下行信號工作帶寬 |
1310nm 或 1550nm |
|
光反射損耗 |
≥45dB |
|
輸出光功率 |
+1dBm |
|
連接器 |
FC/APC(標準配置) |
|
射頻特性: |
|
|
工作帶寬 |
950～2400MHz |
|
RF 帶內平坦度 |
±2.5dB（任意 36MHz 帶寬內±0.5dB） |
|
輸入信號電平范圍 |
-10dBm～-40dBm |
|
RF 輸入反射損耗 |
≥8dB |
|
RF 輸入阻抗 |
75Ω （FL10 公制） |
|
其他指標 |
|
|
工作溫度 |
0℃至+40℃ |
|
存儲溫度 |
-25℃至+60℃ |
|
供電 |
220VAC, 50Hz |
|
網管接口 |
RJ45 |
|
功耗 |
＜10W |
|
尺寸 |
482mm x 405mm x 44mm |
|
重量 |
5kg |
|
產品型號 |
基本信息 |
|||
|
GDL 2500 |
光發光收 |
光纖連接器 |
電源 1 |
電源 2 |
|
T:光發射機； R:光接收機
|
S:SC/APC F:FC/APC |
1:110VAC 2:220VAC 4:-48VDC |
1:110VAC 2:220VAC 4:-48VDC N:無 |
|
