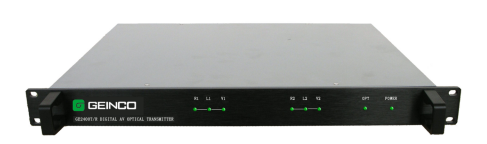

1200T/R-- 數字光端機 |
產品介紹
|
產品型號 |
產品描述 |
光纖/波長 |
光纖數量 |
傳輸距離 |
|
GE1200 |
光發射機 光接收機 |
單模1310/1550nm （可選） |
1 |
20、40、60、80、100km（可選） |
|
視頻特性 |
音頻特性 |
|||
|
通道數量 |
2路（正向） |
通道數量 |
4路 （正向） |
|
|
視頻格式 |
PAL/SECAM/NTSC |
音頻輸入/輸出電平 |
典型峰值1.0V |
|
|
視頻輸入輸出電平 |
1 Vpp |
音頻輸入/輸出阻抗 |
600Ω(非平衡) |
|
|
視頻輸入輸出阻抗 |
75Ω |
音頻數碼位寬 |
12bit |
|
|
視頻帶寬 |
8 MHz |
音頻帶寬 |
10Hz～20kHz |
|
|
視頻數碼位寬 |
10bit |
加權信噪比 |
> 80dB |
|
|
微分增益 |
< 1% |
總諧波失真 |
<1% |
|
|
微分相位 |
< 1° |
連接器類型 |
卡儂頭 |
|
|
群延時 |
< 50 ns |
電源 |
||
|
加權信噪比 |
>69 dB |
獨立式 |
||
|
連接器類型 |
BNC 75Ω? |
|
|
|
|
數據特性 |
物理特性 |
|||
|
|
|
獨立式尺寸 (mm) |
340L x 480W x 46H |
|
|
|
|
機架結構 |
1RU機箱 |
|
|
|
|
環境指標 |
||
|
|
|
工作溫度 |
-40°C to +70°C |
|
|
|
|
儲存溫度 |
-40°C to +85°C |
|
|
|
|
工作濕度 |
< 95% (無冷凝) |
|
|
|
|
功耗 |
4W |
|
|
|
|
平均無故障工作時間(MTBF) |
﹥100,000小時 |
|
|
光學 |
|
|
||
|
工作波長 |
1310/1550 nm |
|
||
|
光纖類型 |
SM |
|
||
|
光學******鏈損 |
32dB |
|
||
|
輸出功率 TX |
-3 ～-12 dBm |
|
||
|
接收靈敏度 |
-35 dBm |
|
||
|
光纖數 |
1 |
|
||
|
光纖連接器類型 |
FC (其它可選) |
|
||
產品特點
l 可在單芯光纖上傳輸二路視頻、4路正向音頻
l 10bit數字視頻編碼，12bit數字音頻編碼
l 無壓縮傳輸技術
l 視頻通道1Vp-p輸入，專業卡龍頭平衡輸入
l 兼容PAL、NTSC 和SECAM視頻制式
l 電源和其它參數狀態指示LED在前后面板均可顯示以方便用戶了解系統狀態
l SMT表面貼裝技術
l 低功耗和即插即用的免調試安裝
l 符合國際EMC和環保要求
