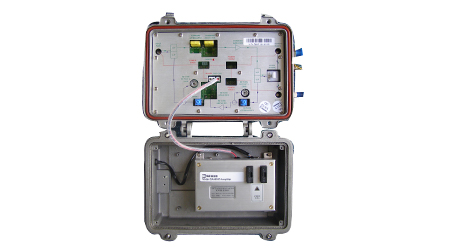

GA8630B--雙向倍增放大器 |
產品介紹
|
參數 |
正向 |
反向 |
|
工作帶寬 |
750/870MHz |
5-65MHz 、 5-40MHz |
|
平坦度 |
± 1 dB |
± 0.75 dB |
|
******增益 |
32 dB |
12 dB |
|
均衡 |
18dB 步進 2dB 可調 |
3dB 、 6dB 可選 |
|
衰減 |
18dB 步進 2dB 可調 |
18dB 步進 2dB 可調 |
|
噪聲系數 |
50MHz ： 7dB ， 750MHz ： 8dB |
10 dB |
|
輸出電平 |
106dBuv （兩口 10dB 傾斜輸出） |
100dBuv |
|
信道負載 |
77NTSC + 200/300MHz 數字 |
|
|
CTB |
66dB |
/ |
|
XM |
68dB |
74dB |
|
CSO |
64dB |
/ |
|
STB |
|
82dB |
|
SSO |
|
77dB |
|
哼聲調制 |
60dB |
60dB |
|
反射損耗 |
≥ 16dB |
≥ 16dB |
|
電源消耗 |
22W |
4.8 W |
|
AC 供電范圍 |
35 － 65VAC 或 150-240VAC |
|
|
DC 電流 |
640mA(24V) |
200mA (12V) |
|
AC 電流通過 |
10A |
|
|
環境溫度 |
-40 至 +60 ℃ |
|
|
接口標準 |
5/8 英寸標準接口 |
|
|
體積 |
30CM （長） × 22.5CM （寬） × 13.5CM （深） |
|
|
重量 |
4kg |
|
產品特點
- 共享平臺：正、反向放大器共享安裝平臺。
- 帶寬 870MHz （正向 52-870MHz 或 87-870MHz ；反向 5-40MHz 或 5-65MHz ）
- 具有兩級步進插件式衰減器和均衡器。
- 具有兩路輸出（可選分配輸出或分支輸出）。
- 功率倍增高電平輸出。
- 插件式分波器，可方便變更分波頻率。
- 衰減器和均衡器連續可調。
- 每一輸入、輸出均有避雷保護。
- 兩口輸出電平可選（分支或分配）
- 雙電源式設計可以滿足系統高可靠的需要 。
- 10A 交流通過能力， 60V 或本地 220V 供電可選。
