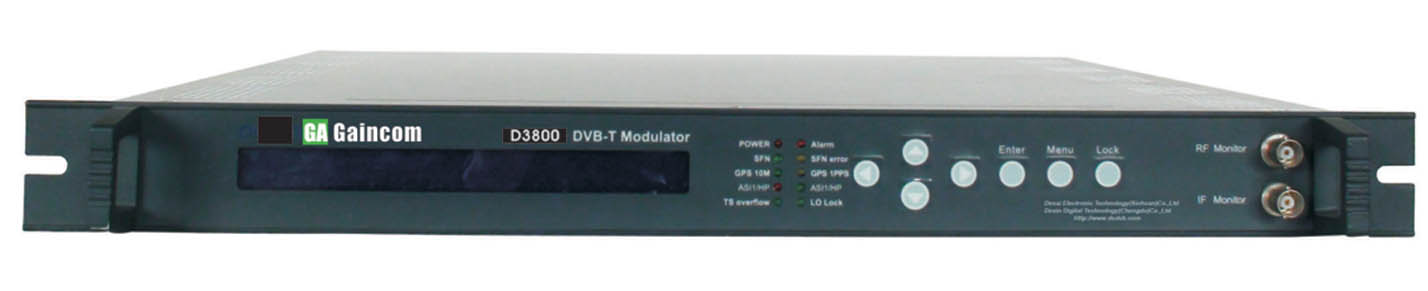

D3800--DMB-T調制器 |
產品介紹
|
輸 入 |
2路ASI輸入，支持熱備份，BNC接口 |
|
|
GPS 10MHz參考時鐘輸入，BNC接口 |
||
|
GPS 1PPS輸入，BNC接口 |
||
|
調 制 |
標準 |
GB20600-2006 |
|
FFT |
1,3780 |
|
|
星座 |
4QAM-NR、4QAM、16QAM、32QAM、4QAM |
|
|
幀格式 |
420、595、945 |
|
|
FEC |
0.4、0.6、0.8 |
|
|
交織深度 |
240、720 |
|
|
射頻輸出 |
接口 |
N model，50 Ω阻抗 |
|
頻率范圍 |
110~860MHz，1hz步進 |
|
|
輸出電平 |
-16dbm~0dbm，0.5db步進 |
|
|
MER |
≥ 40db |
|
|
線性預校正 |
校正點數 |
12 |
|
非線性預校正 |
校正點數 |
256 |
|
系 統 |
支持液晶&按鍵操作，網絡管理(NMS)，中英文操作界面 |
|
|
可通過網絡進行軟件升級 |
||
|
通 用 |
溫度范圍 |
0~45℃(工作)，-20~80℃(存儲) |
|
電源要求 |
AC 220V±10%，50/60Hz或AC 110V±10%，50/60Hz |
|
|
功耗 |
28.6W |
|
產品特點
- 完全支持GB20600-2006
- 同時支持單頻網和多頻網
- 同時支持多載波及單載波
- 支持線性及非線性與校正
- 優異的相位噪聲及MER性能，MER≥40db
- 射頻頻率輸出范圍110~860MHz，1hz步進
- 2路ASI輸入，支持環出及熱備份
- 采用恒溫晶振，頻率穩定度高達0.1ppm
- 支持液晶&按鍵操作
- 支持網絡管理(NMS)
