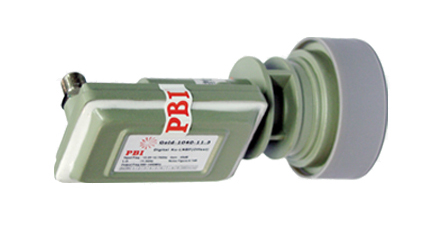

Gold-1040 Ku波段雙極化單輸出高頻頭 |
產品介紹
技術參數
頻率范圍：10.7～12.75GHz
輸出頻率：950～2050MHz
增 益：60 dB（TYP）
增益平坦度：±0.5 dB/27MHz
本振頻率：9.75/10.6/10.75/11.25/11.3GHz可選
本振穩定度：±500KHz
本振相位噪聲：-60 dBc/Hz（@1KHz）；-80 dBc/Hz（@10KHz）；-100 dBc/Hz（@100KHz）
噪聲系數：0.65 dB
交叉隔離度：27 dB（MIN）
寄生輸出：-60dBc（MAX）
輸出端電壓駐波比：2：0：1（MAX）
1dB增益壓縮點輸出功率：0.0dBm（MIN）
鏡像抑制：50dB
極化方式選擇：11.5V～14.2V水平極化；15.8V～19.0V垂直極化(零刻度與地面垂直時)
電源供電：10～24V PC，180mA（MAX）
工作溫度：-30～60°C
體 積：145mm×60mm×55mm
重 量： 140g；
產品特點
PBI Gold-1040（Offset）和Gold-1040PF（Prime Focus工程專用）Ku波段雙極性單輸出饋源一體化高頻頭，具有高靈敏、高增益、低噪聲系數、低相位噪聲等特點，完全適合衛星數字電視接收要求；Gold-1040（Offset）偏饋式高頻頭，適用于Ku偏饋式天線；Gold-1040PF（Prime Focus）中心聚焦式高頻頭，適用于中心聚焦式前饋天線使用（已增加饋源環并配備夾具），Gold-L040采用靜電噴涂的高質塑料外殼，典雅、美觀；已完全通過專業機構檢測認證，均已大量廣泛用于CATV前端系統和家用衛星接收單站中。
